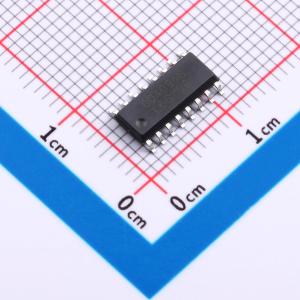

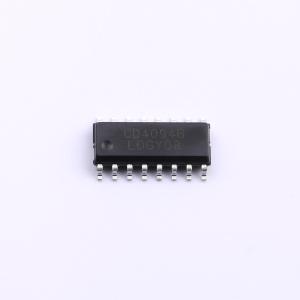

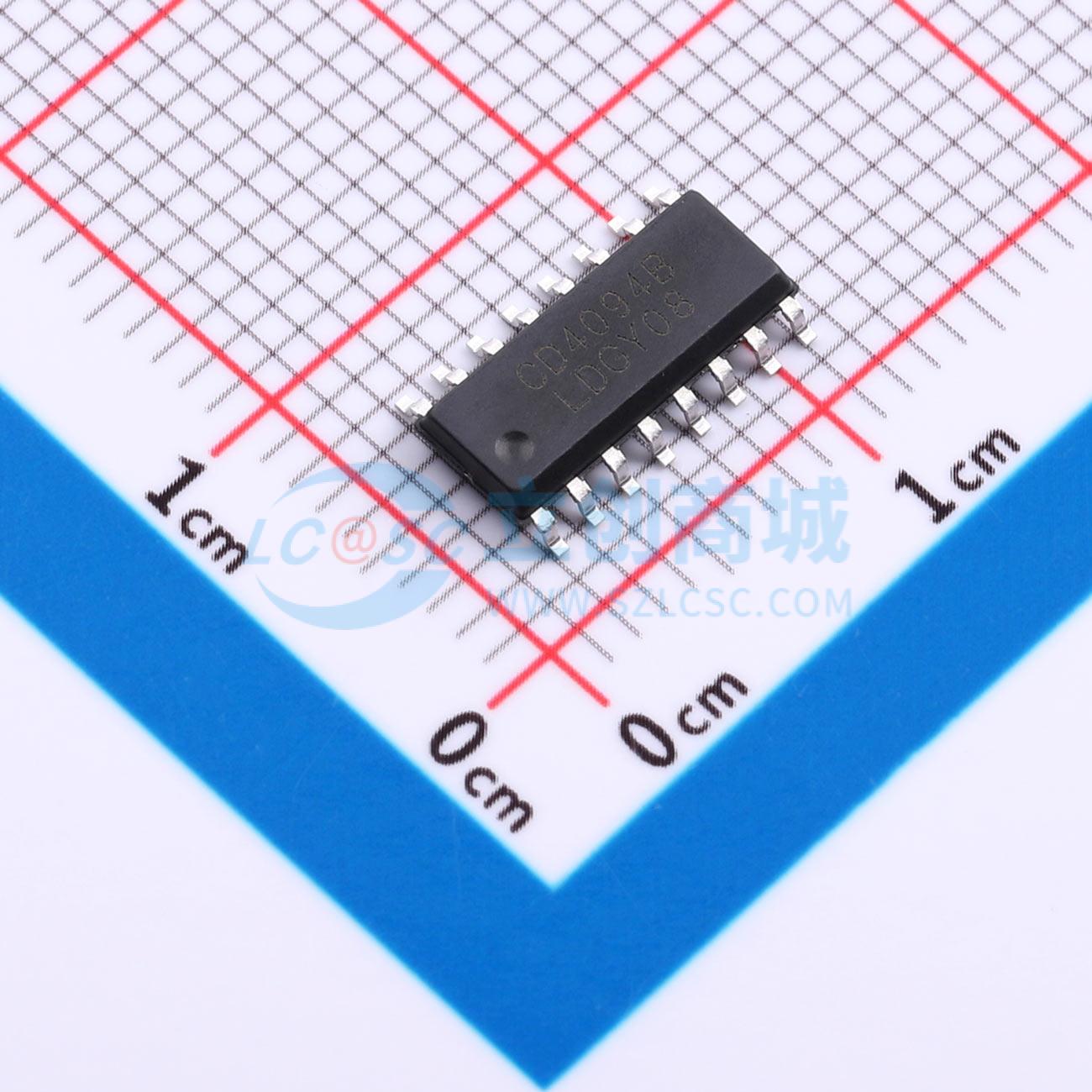

CD4094-SOP-16
带三态输出的八位移位寄存器，用于串行输入到并行缓冲三态输出，可级联高速运行
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压范围：3~15V TTL兼容 对称输出特性 输入输出静电保护 三稳态输出
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- CD4094-SOP-16
- 商品编号
- C53199162
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2634克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 6MHz | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | - | |
| 工作温度 | -20℃~+85℃ | |
| 耗散功率(Pd) | - | |
| 传播延迟(tpd) | 135ns@15V,50pF | |
| 输出电流 | - | |
| 功能特性 | 输出使能 |
商品概述
CD4094是一款8位串行移位寄存器，其每个位均配备一个存储锁存器，用于将串行输入的数据选通至具有三态输出的并行缓冲器，其并行输出可直接与公共总线连接。数据在输入时钟的上升沿进行移位；当STROBE信号为高电平时，移位寄存器中的数据被转移至存储寄存器；同时，当OUTPUT-ENABLE信号为高电平时，存储寄存器中的数据将出现在输出端。该器件提供两个串联输出端（QS和Q'S），可用于级联多个CD4094器件。在时钟上升沿较快的级联系统中，数据可在时钟上升沿从QS串行输出端获取，以实现高速运行。在时钟上升沿较慢的级联系统中，同样的串行信息可在下一个时钟下降沿从Q'S端获取。QS端在第9个串行时钟的上升沿开始输出，而Q'S端则在第9个串行时钟的下降沿开始输出。该器件提供SOP16和DIP16封装形式。
商品特性
- 工作电压范围：3~15V
- 兼容TTL电平
- 对称的输出特性
- 提供输入输出静电保护
- 具备三态输出
应用领域
- 串行至并行数据转换
- 远程控制保持寄存器
- 双级移位、保持和总线应用
