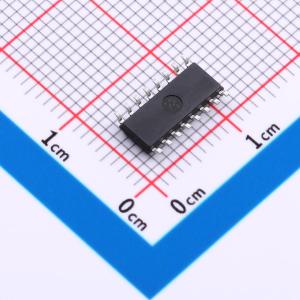

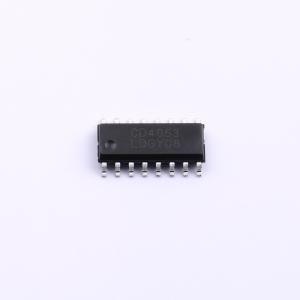

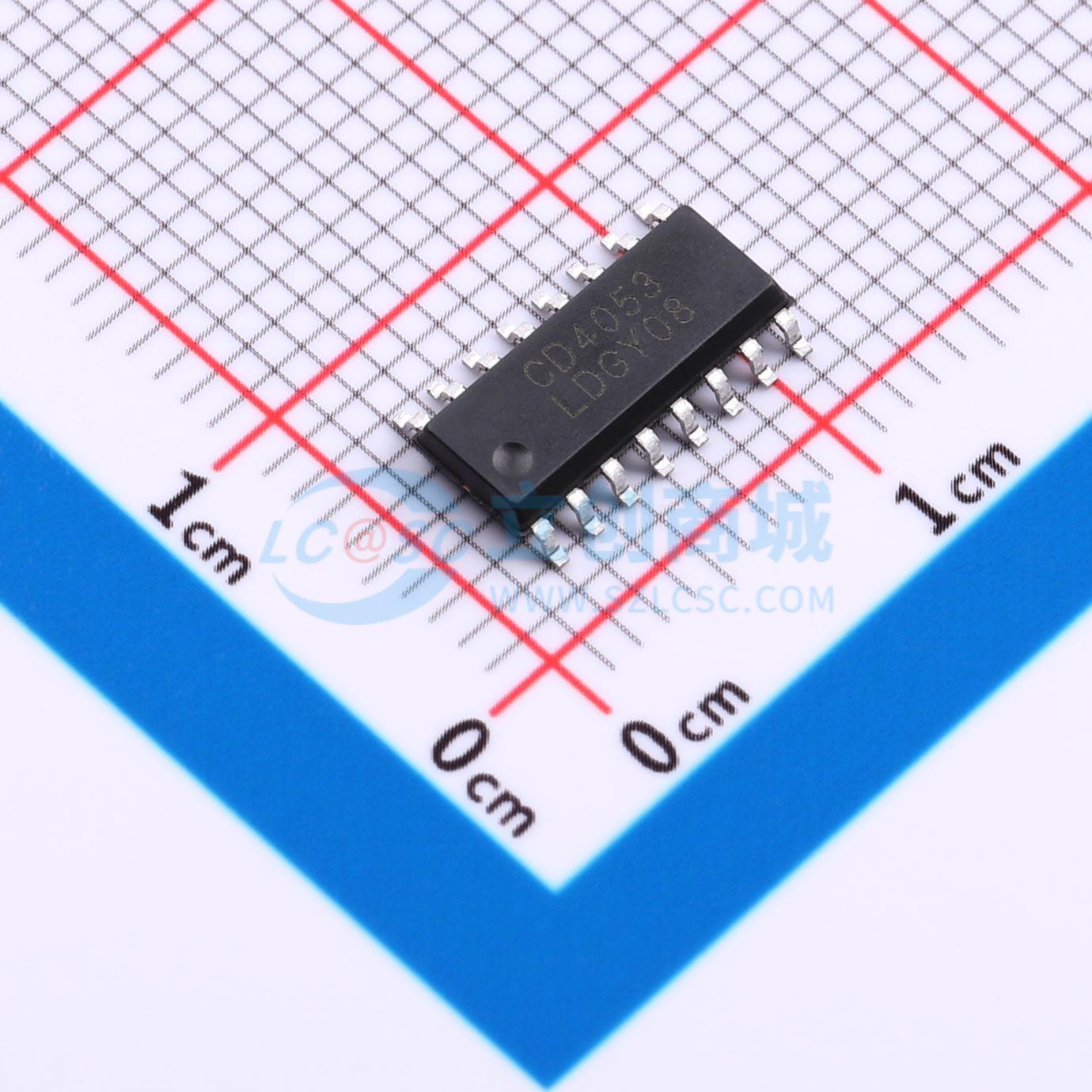

温馨提醒：图片仅供参考，商品以实物为准
CD4053-SOP-16
三路二选一模拟开关，具有低导通电阻和低截止漏电流特性，内置模拟开关控制地址译码器和电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 很宽的数字控制与传输模拟信号电压范围：数字 4.5V~18V，模拟 18V 低导通电阻：80Ω（ΔVDD-VEE = 15V，信号大于 15Vₚ₋ₚ） 极低的静态电压功耗 高关态电阻 数字地址信号 4.5V~18V 的逻辑电平转换来开关模拟信号 18Vₚ₋ₚ 内置二进制地址解码器
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- CD4053-SOP-16
- 商品编号
- C53199159
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.26532克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 3 | |
| 导通电阻(Ron) | 240Ω@15V | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 40MHz | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 25ns | |
| 功能特性 | 双向模拟通道；电平转换 |
商品概述
CD4053 模拟开关是一种由数字信号控制的多路调制/选择模拟开关，具备低导通电阻和低截止漏电流的特性。其可处理的模拟信号幅度最高可达 15VPP。例如，当 VDD = 5V，GND = 0V，VSS = -5V 时，幅度范围为 -5V ~ +5V 的模拟信号可通过 0V ~ 5V 的数字信号进行控制传输。该器件是一个包含三组 2 选 1 双向模拟开关的集成电路，功能上等同于三组单刀双掷开关。它配备了三组独立的二进制数字控制输入端 SEL1、SEL2、SEL3 以及一个使能 EN 输入端。二进制控制信号可选择将两组模拟通道中的任意一个置为导通状态。当使能 EN 输入端为逻辑“1”时，所有三组开关的所有通道均被关断；当输入为逻辑“0”时，所有通道均被置为导通状态。CD4053 提供 SOP16 和 DIP16 两种封装形式。
商品特性
- 宽工作电压范围：3V ~ 15V
- 低导通电阻：45Ω (VDD-VSS=15V)
- 极低的静态功耗和高关态电阻
- 模拟开关导通电阻差值 ΔRON = 5Ω (VDD-VSS = 15V)
- 内置模拟开关控制地址译码器和电平转换器
应用领域
- 模拟/数字多路复用和解复用
- 工厂自动化和控制
- 楼宇自动化
- 电池测试设备
- 电网基础设施
