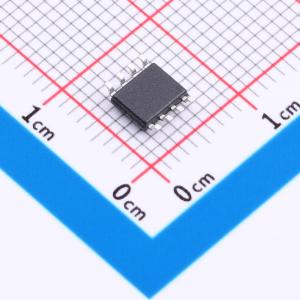

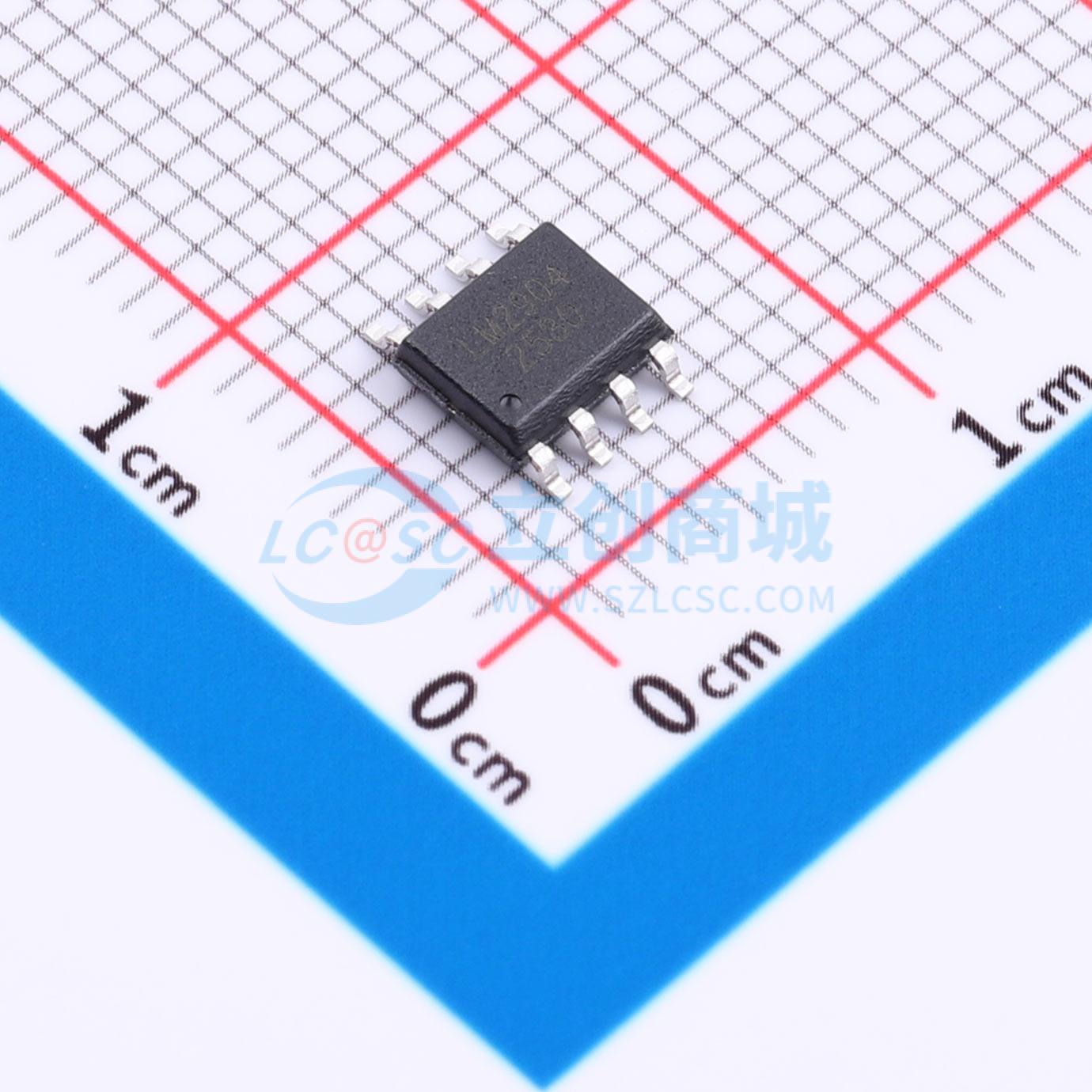

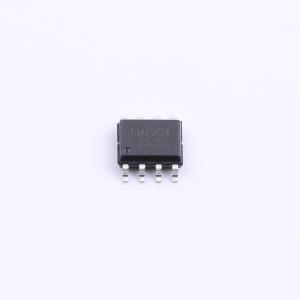

温馨提醒：图片仅供参考，商品以实物为准
LM2904-SOP-8
工业级双路运算放大器，可单/双电源供电，高增益、内部频率补偿、低失调、宽电源电压范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 商品目录 运算放大器 放大器数 双路 最大电源宽度(Vdd-Vss) 32V 轨到轨 - 增益带宽积(GBP) 1MHz 输入失调电压(Vos) 7mV 输入失调电压温漂(Vos TC) 7uV/℃ 压摆率(SR) 300V/ms 输入偏置电流(Ib) 250nA 输入失调电流(Ios) 50nA 噪声密度(eN) 40nV/√Hz@1kHz 共模抑制比(CMRR) 80dB 输入失调电流温漂(Ios TC) 10pA/℃ 静态电流(Iq) 350uA 输出电流 30mA 工作温度 -40℃~+125℃ 单电源 3V~32V 双电源(Vee~Vcc) -18V~18V
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- LM2904-SOP-8
- 商品编号
- C53199150
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.151925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 350uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | - |
商品概述
LM2904是一款工业标准双路运算放大器，支持单电源或双电源供电。该器件具备高增益、内部频率补偿、低失调电压以及宽工作电源电压范围。其工作电源电压范围低至3.0V，高达36V，共模输入电压范围可低至负电源。良好的温度稳定性使其适用于大多数应用场景。该器件采用SOP8和DIP8封装。
商品特性
- 宽工作电源电压范围：VCC=3~32V
- 宽工作温度范围：-40~+125℃
- 静态电流：350uA/放大器
- 内部频率补偿
- 低输入失调电压：3mV（典型值）
- 增益带宽积：1MHz
- 转换速率：0.3V/μs
应用领域
- 直流增益模块
- 电源和移动充电器
- 可编程逻辑控制器
- 电机控制
