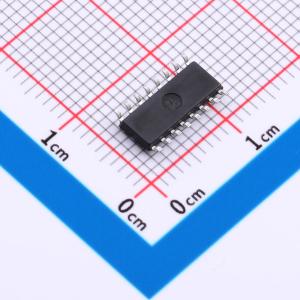

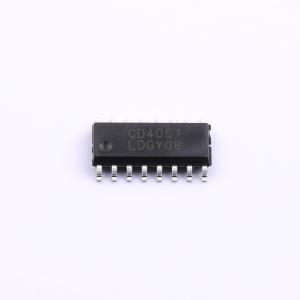

CD4051-SOP-16
八选一模拟开关，具有低导通电阻和低截止漏电流特性，内置模拟开关控制地址译码器和电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 很宽的数字控制与传输模拟信号电压范围：数字4.5V ~ 18V，模拟18V 低导通电阻：80Ω（ΔVDD - VEE = 15V，信号大于15Vₚ₋ₚ） 极低的静态电压功耗 高关态电阻 数字地址信号4.5V ~ 18V的逻辑电平转换来开关模拟信号18Vₚ₋ₚ 内置二进制地址解码器
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- CD4051-SOP-16
- 商品编号
- C53199157
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.26464克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 1.05kΩ@5V | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 1.2us | |
| 关闭时间(toff) | 420ns | |
| 带宽 | 40MHz | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 25ns | |
| 功能特性 | 双向模拟通道；电平转换 |
商品概述
CD4051模拟开关是一种由数字信号控制的多路调制或选择模拟开关，具备低导通电阻和低关断漏电流的特性。通过该开关的模拟信号幅度最高可达15V峰峰值。例如，当VDD = 5 V、GND = 0 V、VSS = -5 V时，幅度范围为-5 V ~ +5 V的模拟信号即可通过0 V ~ 5 V的数字信号进行控制传输。CD4051是一款八选一模拟开关，配备三个二进制控制输入端A0、A1、A2以及一个使能EN输入端。这三个二进制信号可选择将八个模拟通道中的任意一个设置为导通状态。当使能EN输入端施加“1”电平时，所有模拟开关通道均关断；施加“0”电平时，所有通道导通。该器件采用SOP16和DIP16封装。
商品特性
- 宽工作电压范围：3 V ~ 15 V
- 低导通电阻：55 Ω (VDD-VSS = 15 V)
- 极低的静态功耗与高关态阻抗
- 模拟开关导通电阻差值 ΔRON = 5 Ω (VDD-VSS = 15 V)
- 内置模拟开关控制地址译码器及电平转换器
应用领域
- 模拟与数字多路复用及解复用
- 工厂自动化与控制
- 楼宇自动化
- 电池测试设备
- 电网基础设施
