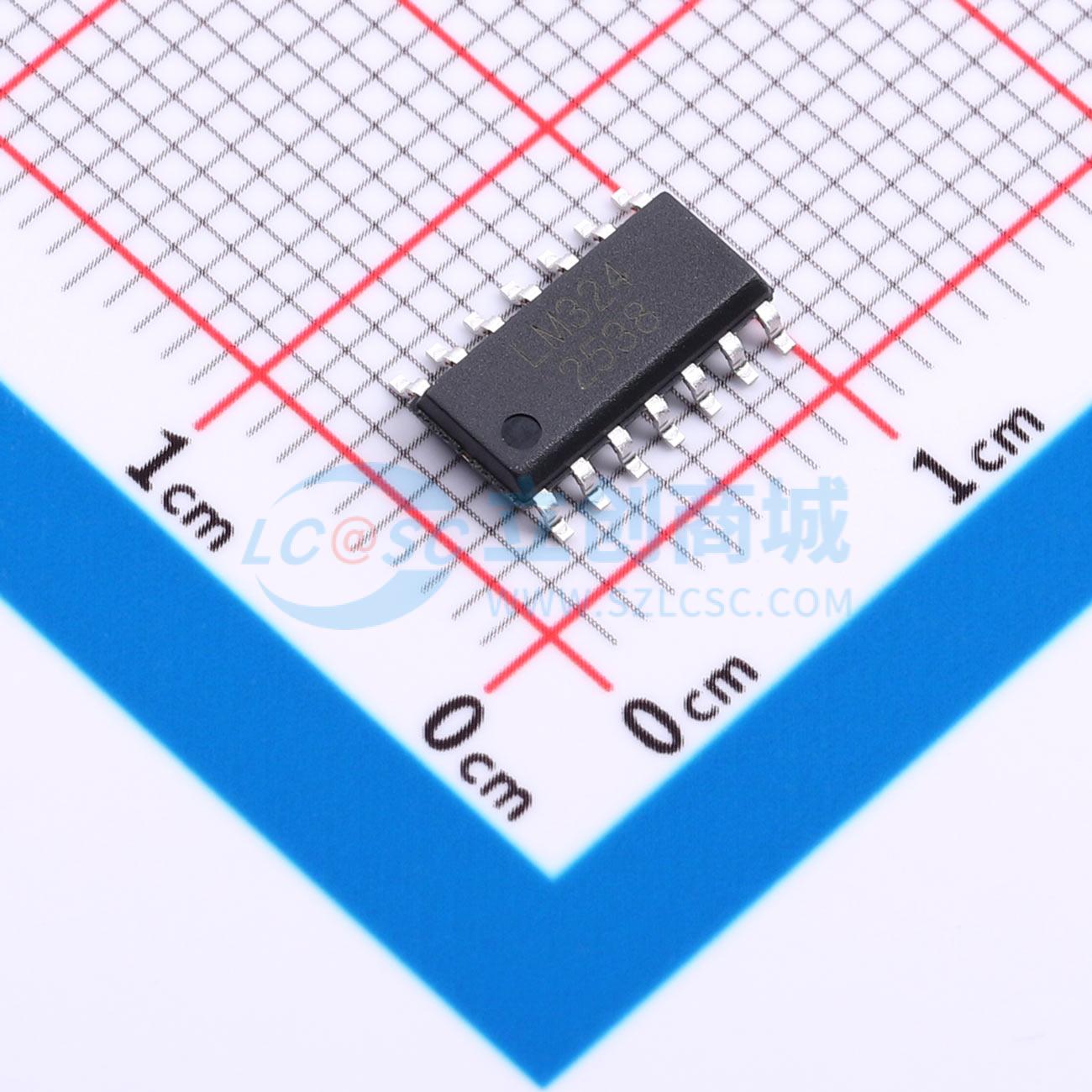

温馨提醒：图片仅供参考，商品以实物为准

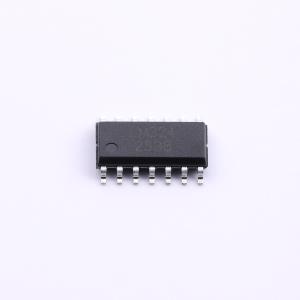

LM324-SOP-14
四路低功耗差分式运算放大器，可单/双电源供电，具高增益、内部补偿、输出短路保护等特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内部频率补偿 输出短路保护 内置四路独立运放 封装形式：SOP14 和 DIP14 单电源电压范围：3V～32V 双电源电压范围：±1.5V～±16V 单位增益带宽：1.2MHz
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- LM324-SOP-14
- 商品编号
- C53199149
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10nA | |
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 35mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | -16V~-1.5V；1.5V~16V |
商品概述
LM324 是一款四路低功耗差分运算放大器，支持单电源或双电源供电。该器件具备高开环增益、内部频率补偿、宽共模输入范围以及良好的温度稳定性，并集成了输出短路保护功能。其工作电源电压范围低至 3.0V，高达 32V，共模输入范围包含负电源电压，从而省去了外部偏置电路的需求。输出电压范围同样涵盖负电源电压。该器件采用 SOP14 和 DIP14 封装。
商品特性
- 内部频率补偿
- 输出短路保护
- 内置四路独立运算放大器
- 封装形式：SOP14 和 DIP14
- 单电源电压范围：3V ~ 32V
- 双电源电压范围：±1.5V ~ ±16V
- 单位增益带宽：1.2MHz
应用领域
- 传感器信号放大器
- 直流增益模块
- 音频放大器
