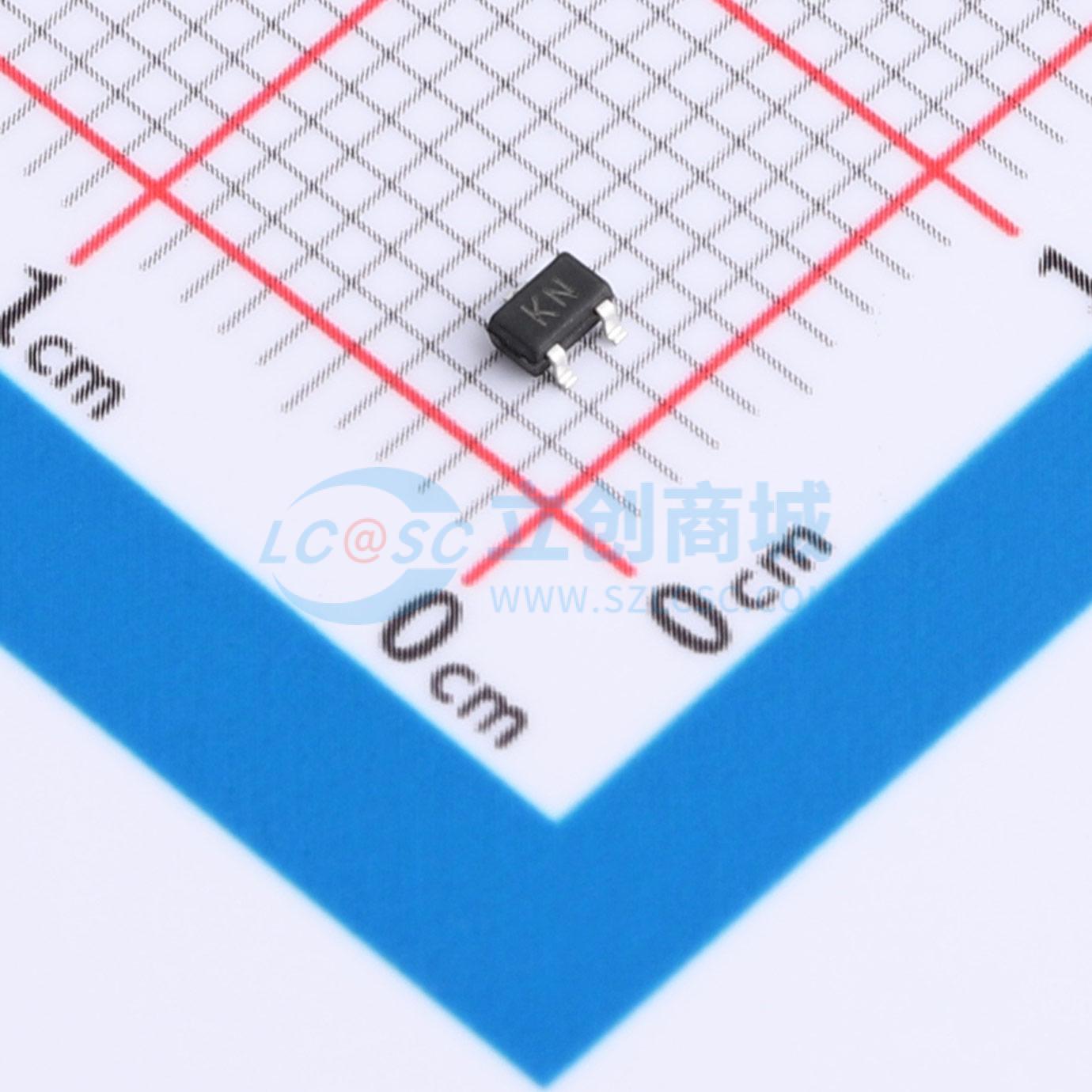

温馨提醒：图片仅供参考，商品以实物为准
NX3008NBKW,115(ES)
带ESD防护，N沟道，30V，0.5A，504mΩ@10V,0.2A，1.2V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带ESD防护，N沟道，30V，0.5A，504mΩ@10V,0.2A，1.2V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- NX3008NBKW,115(ES)
- 商品编号
- C53199118
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.030233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 500mA | |
| 导通电阻(RDS(on)) | 504mΩ@10V | |
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 1.7nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 18pF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 7pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
NX3008NBKW,115(ES)是一款N沟道增强型MOS场效应晶体管。它采用先进的沟槽技术和设计，提供优异的RDS(on)和低栅极电荷。该器件适用于DC-DC转换、电源开关和充电电路。标准产品NX3008NBKW,115(ES)为无铅产品。
商品特性
- 30V，RDS(on) = 504mΩ (典型值) @ VGS = 10V；RDS(on) = 673mΩ (典型值) @ VGS = 4.5V
- 高密度单元设计，实现低RDS(on)
- 材料：无卤
- 可靠且坚固
- 具有雪崩额定值
- 低漏电流
- ESD保护 - HBM：2kV
应用领域
- PWM应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC转换
