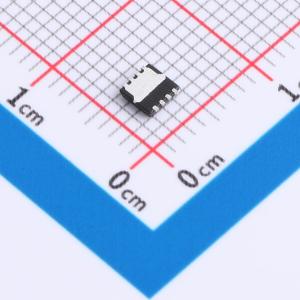

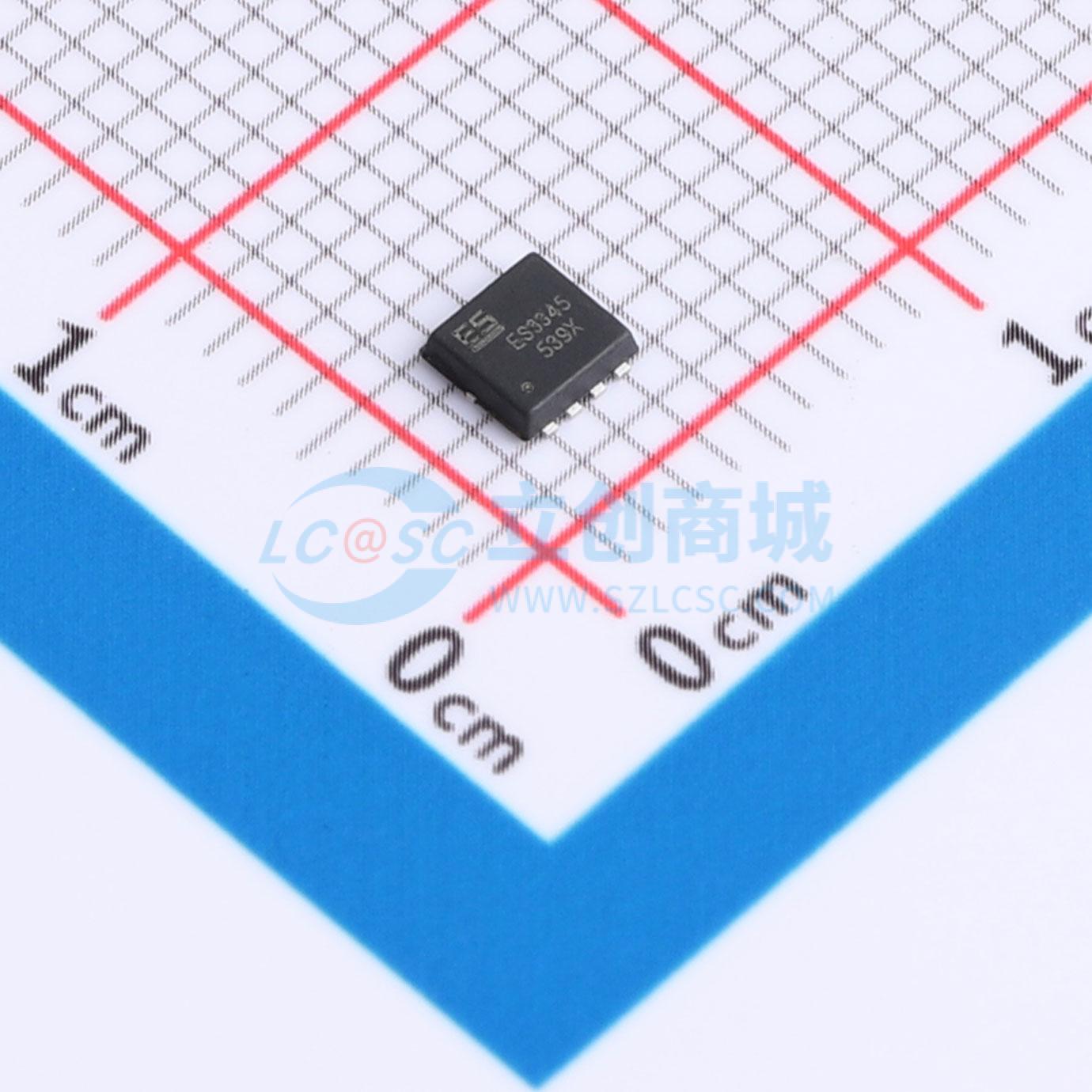

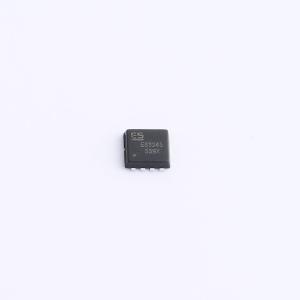

温馨提醒：图片仅供参考，商品以实物为准
AON7401(ES)
P沟道，-30V,，-31A，13.0mΩ@-10V,-29A，-1.5V@-250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P沟道，-30V,，-31A，13.0mΩ@-10V,-29A，-1.5V@-250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AON7401(ES)
- 商品编号
- C53199126
- 商品封装
- PDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.09666克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 31A | |
| 导通电阻(RDS(on)) | 13mΩ@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 26.4nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.23nF | |
| 反向传输电容(Crss) | 145pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 160pF | |
| 栅极电压(Vgs) | ±25V |
商品概述
AON7401(ES) 是一款 P 沟道增强型 MOS 场效应晶体管。它采用先进的沟槽技术和设计，在低栅极电荷下提供优异的 RDS(ON)。该器件适用于 DC-DC 转换、电源开关和充电电路。标准产品 AON7401(ES) 为无铅产品。
商品特性
- 30V，RDS(ON)=13mΩ（典型值）@VGS=-10V
- RDS(ON) = 17 mΩ（典型值）@ VGS = -4.5 V
- 快速开关
- 高密度单元设计，实现低 Rds(on)
- 材料：无卤
- 可靠且坚固
- 具有雪崩额定值
- 低漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式 PC 的电源管理
- DC/DC 转换
