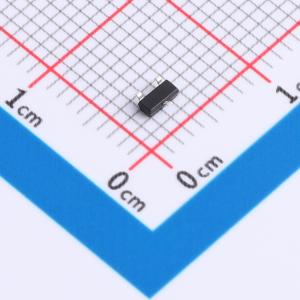

温馨提醒：图片仅供参考，商品以实物为准
AO3422(ES)
N沟道，60V，3A，75mΩ@10V,3A，1.4V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道，60V，3A，75mΩ@10V,3A，1.4V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AO3422(ES)
- 商品编号
- C53199119
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0316克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 75mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1.4V | |
| 栅极电荷量(Qg) | 9nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 352pF | |
| 反向传输电容(Crss) | 23pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 30pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
AO3422(ES)是一款N沟道增强型MOSFET，采用先进的沟槽技术和设计，提供优异的RDS(ON)和低栅极电荷。该器件适用于DC-DC转换、电源开关和充电电路。标准产品AO3422(ES)为无铅产品。
商品特性
- 60V， RDS(ON) = 75mΩ (典型值) @ VGS = 10V
- RDS(ON) = 85mΩ (典型值) @ VGS = 4.5V
- 采用高密度单元设计以实现低导通电阻
- 材料：无卤
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC转换
