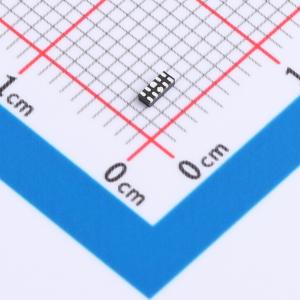

温馨提醒：图片仅供参考，商品以实物为准
ESD8104MUTAG(ES)
3.3/5.0V深回扫超低电容超低钳位4路双向ESD防护器件，7A、15kV、0.17pF；USB3.X/USB4.0/HDMI2.0/2.1等高速通讯防护。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3/5.0V深回扫超低电容超低钳位4路双向ESD防护器件，7A、15kV、0.17pF；USB3.X/USB4.0/HDMI2.0/2.1等高速通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD8104MUTAG(ES)
- 商品编号
- C53199125
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.0297克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 4V；7V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.18pF |
商品概述
ESD8104MUTAG(ES)是一款超低电容TVS阵列，专为保护高速数据接口而设计。该器件旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力损害。它集成了四对超低电容导向二极管和一个TVS二极管。
商品特性
- 符合IEC 61000-4-2第4级ESD保护标准
- 接触放电：±15kV
- 空气放电：±15kV
- 峰值脉冲功率：50W（8/20μs波形）
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合RoHS标准
- 保护四条双向线路
- 超低结电容：典型值0.18pF（IO至GND）
应用领域
- USB 3.0与3.1
- HDMI 2.0与HDMI 2.1
- 便携式电子设备与笔记本电脑
- PCI Express
- 串行ATA
- 显示端口
