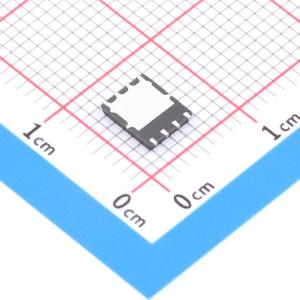

温馨提醒：图片仅供参考，商品以实物为准

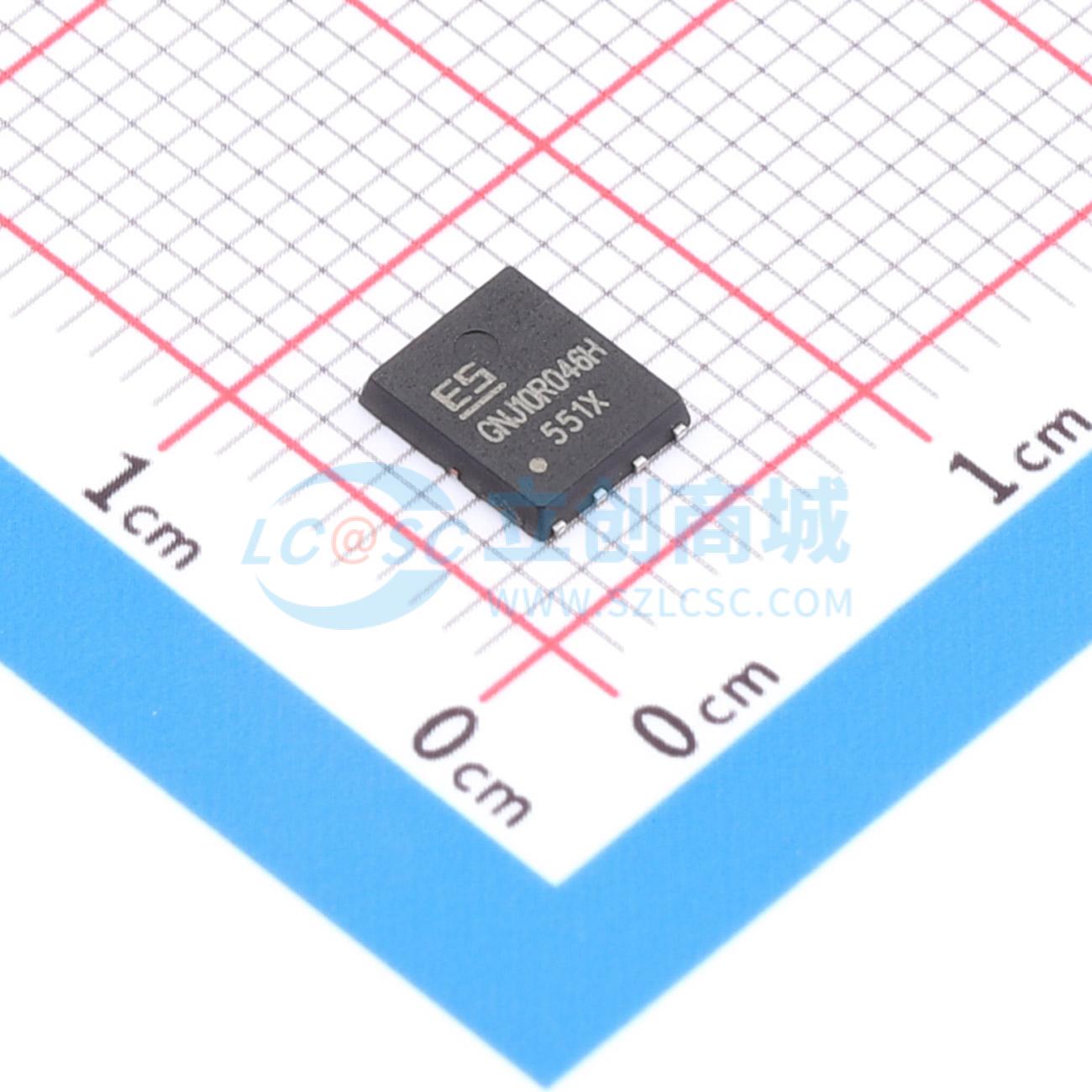

BSC040N10NS5(ES)
N沟道，100V，184A，3.6mΩ@10V,30A，2.9V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道，100V，184A，3.6mΩ@10V,30A，2.9V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- BSC040N10NS5(ES)
- 商品编号
- C53199056
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.134669克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 184A | |
| 导通电阻(RDS(on)) | 3.6mΩ@10V | |
| 耗散功率(Pd) | 156W | |
| 阈值电压(Vgs(th)) | 2.9V | |
| 栅极电荷量(Qg) | 70nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.767nF | |
| 反向传输电容(Crss) | 23pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.383nF | |
| 栅极电压(Vgs) | ±20V |
商品概述
BSC040N10NS5(ES) 是一款 N 沟道增强型 MOS 场效应晶体管。采用先进的屏蔽栅沟槽技术和设计，提供优异的 RDS(ON) 和低栅极电荷。该器件适用于 DC-DC 转换、电源开关和充电电路。
商品特性
- 额定电压 100V，典型导通电阻 RDS(ON) 为 3.6mΩ（VGS=10V 时）
- 高密度单元设计，实现低导通电阻
- 材料：无卤
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
