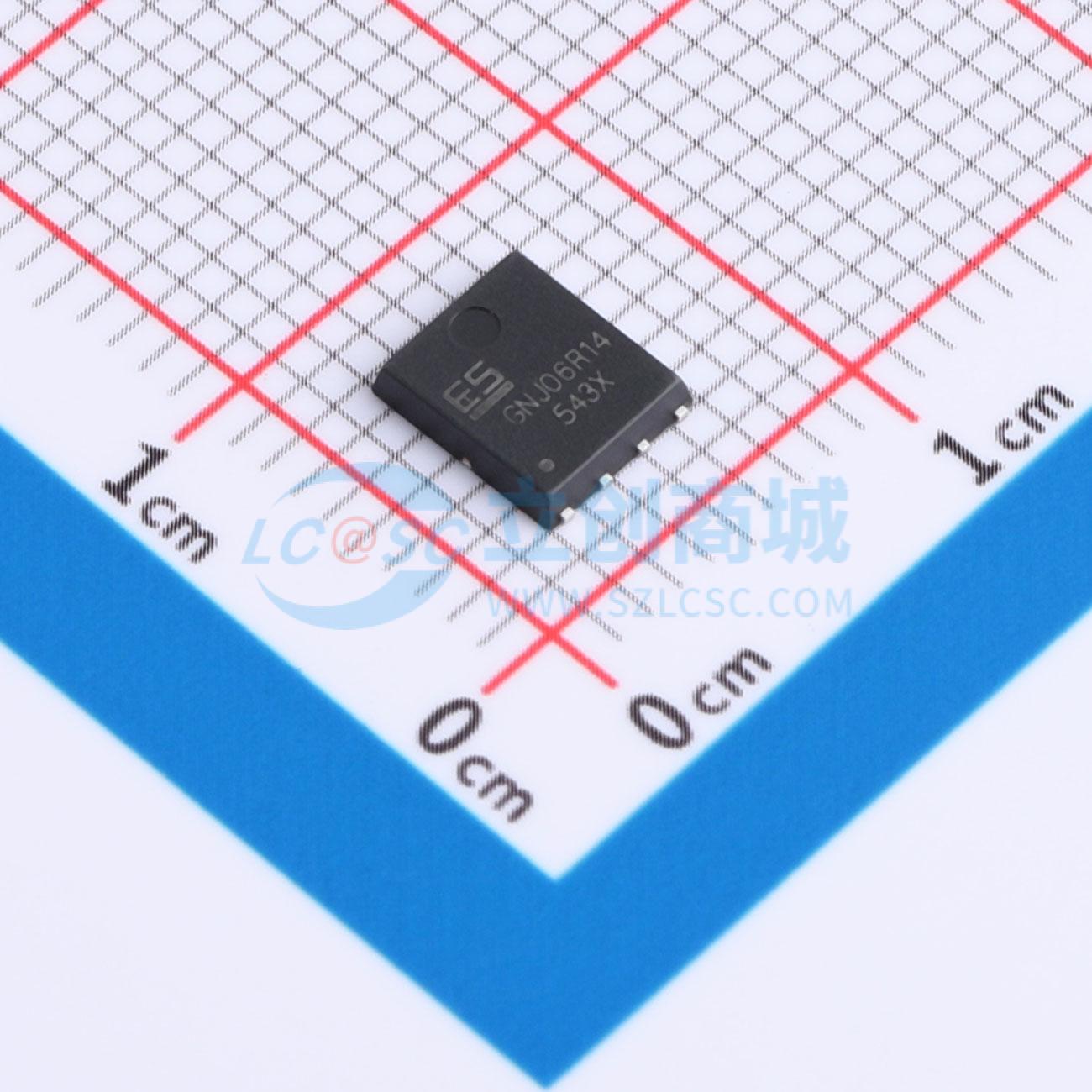

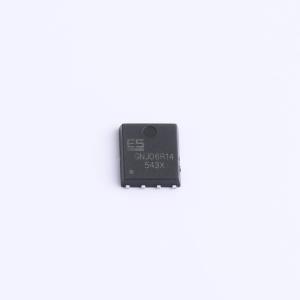

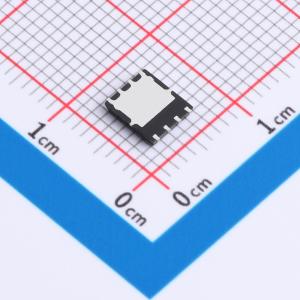

CSD18534Q5A(ES)
N沟道，60V，37A，9mΩ@10V,20A，1.45V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道，60V，37A，9mΩ@10V,20A，1.45V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- CSD18534Q5A(ES)
- 商品编号
- C53199109
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 37.1A | |
| 导通电阻(RDS(on)) | 9mΩ@10V | |
| 耗散功率(Pd) | 32.8W | |
| 阈值电压(Vgs(th)) | 1.45V | |
| 栅极电荷量(Qg) | 33nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 915pF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 370pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
CSD18534Q5A(ES) 是一款 N 沟道增强型金属氧化物半导体场效应晶体管。它采用先进的屏蔽栅沟槽技术和设计，在低栅极电荷下实现了优异的导通电阻。该器件适用于直流-直流转换、电源开关和充电电路。
商品特性
- 60V 电压等级，典型条件下，在 VGS = 10V 时，RDS(ON) = 9 mΩ
- 典型条件下，在 VGS = 4.5V 时，RDS(ON) = 12 mΩ
- 采用高密度单元设计以实现低 RDS(on)
- 材料：无卤
- 可靠且坚固耐用
- 具有雪崩额定能力
- 低漏电流
应用领域
- 脉宽调制应用
- 负载开关
- 便携式/台式电脑的电源管理
- 直流/直流转换
