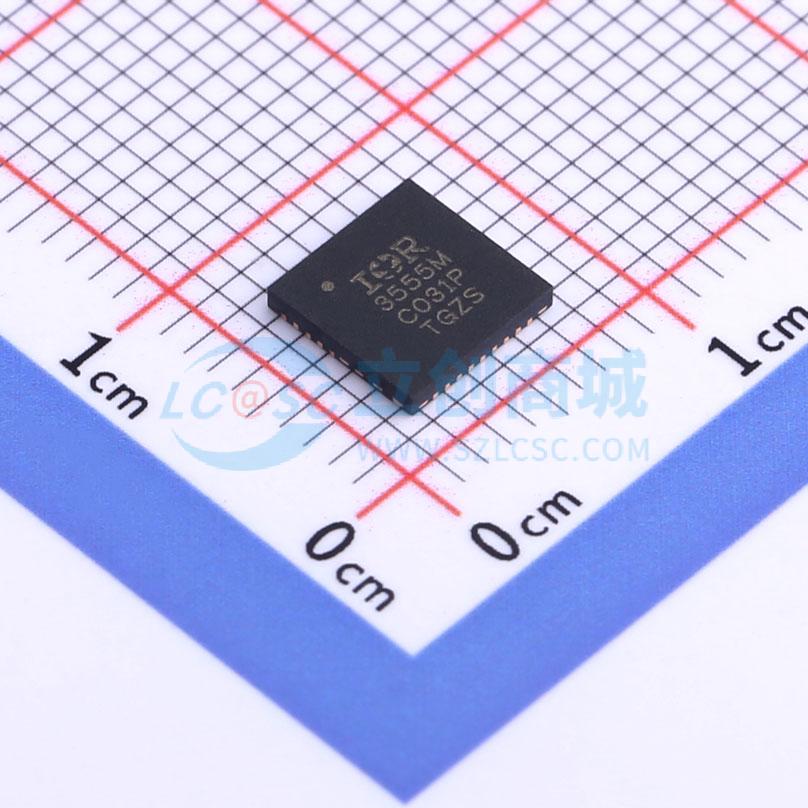

IR3555MTRPBF实物图
  • IR3555MTRPBF商品缩略图
  • IR3555MTRPBF商品缩略图
  • IR3555MTRPBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

IR3555MTRPBF

60A集成PowlRstage

描述
集成 PowIRstage® 封装,包含一个同步降压栅极驱动器 IC,该 IC 与控制和同步 MOSFET 以及一个肖特基二极管集成在一起,以进一步提高效率。该封装针对 PCB 布局、传热、驱动器/MOSFET 控制时序以及遵循布局指南时最小化开关节点振铃进行了优化。栅极驱动器和 MOSFET 的配对组合可在较低输出电压下实现更高的效率,满足尖端 CPU、GPU、ASIC 和 DDR 内存设计的需求。
商品型号
IR3555MTRPBF
商品编号
C537670
商品封装
PQFN-30(6x6)​
包装方式
编带
商品毛重
0.33克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
负载类型MOSFET
属性参数值
工作电压4.5V~15V
特性欠压保护(UVP);过流保护(OCP);过热保护(OPT)

商品概述

集成驱动器、肖特基二极管、控制MOSFET和同步MOSFET,具备5mV/A片上MOSFET电流感应及温度补偿报告功能。输入电压(VIN)范围为4.5V至15V。VCC和VDRV电源电压为4.5V至7V。输出电压范围从0.25V至5.5V。输出电流能力达60A。工作频率最高可达1.0MHz。VCC欠压锁定(UVLO)。具备8mΩ/℃温度模拟输出和热标志上拉至3.3V功能。过温保护(OTP)。逐周期自保护过流保护(OCP)。MOSFET相位故障检测及标志。预过压保护(Pre-OVP)。与3.3V三态PWM输入兼容。通过PWM三态支持Body-Braking™负载瞬态。二极管仿真模式(DEM)可提高轻载效率。高效双面散热。采用6mm x 6mm x 0.9mm小型PQFN封装。符合无铅RoHS标准封装。

商品特性

  • 集成驱动器、肖特基二极管、控制MOSFET和同步MOSFET
  • 5mV/A片上MOSFET电流感应及温度补偿报告功能
  • 输入电压(VIN)范围为4.5V至15V
  • VCC和VDRV电源电压为4.5V至7V
  • 输出电压范围从0.25V至5.5V
  • 输出电流能力达60A
  • 工作频率最高可达1.0MHz
  • VCC欠压锁定(UVLO)
  • 8mΩ/℃温度模拟输出和热标志上拉至3.3V
  • 过温保护(OTP)
  • 逐周期自保护过流保护(OCP)
  • MOSFET相位故障检测及标志
  • 预过压保护(Pre-OVP)
  • 与3.3V三态PWM输入兼容
  • 通过PWM三态支持Body-Braking™负载瞬态
  • 二极管仿真模式(DEM)可提高轻载效率
  • 高效双面散热
  • 采用6mm x 6mm x 0.9mm小型PQFN封装
  • 符合无铅RoHS标准封装

应用领域

  • 高频、大电流、薄型DCDC转换器
  • 用于CPU、GPU、ASIC和DDR内存阵列的电压调节器
