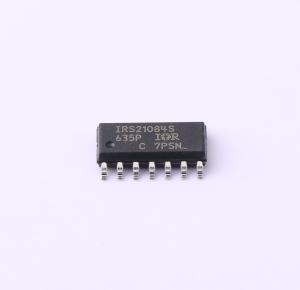

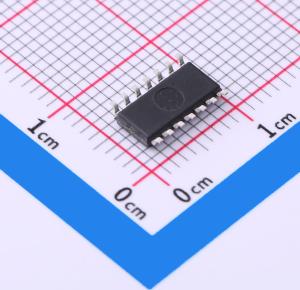

温馨提醒：图片仅供参考，商品以实物为准

IRS21084SPBF

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Infineon(英飞凌)
商品型号: IRS21084SPBF
商品编号: C538258
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

IRS2108/IRS21084是高压、高速功率MOSFET和IGBT驱动器，具有相互关联的高端和低端参考输出通道。专利的HViC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，可低至3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的N沟道功率MOSFET或IGBT，其工作电压最高可达600V。

商品特性

浮动通道专为自举操作设计
可在高达+600V电压下完全正常工作
耐受负瞬态电压，抗dV/dt干扰
栅极驱动电源范围为10V至20V
双通道均具备欠压锁定功能
与3.3V、5V和15V输入逻辑兼容
具备交叉导通预防逻辑
双通道的传播延迟匹配
高端输出与HIN输入同相
低端输出与LIN输入反相
逻辑地和功率地之间允许有+/-5V的偏移
内部死区时间为540ns，通过一个外部RDT电阻可将死区时间编程至最长5μs（IRS21084）
较低的di/dt栅极驱动器，具备更好的抗噪声能力
符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1980个/管，最小起订量 1 个)

个

起订量：1 个1980个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	250mA

	属性	参数值
	拉电流(IOH)	120mA
	工作电压	10V~20V
	上升时间(tr)	100ns
	下降时间(tf)	35ns
	工作温度	-40℃~+150℃@(Tj)
