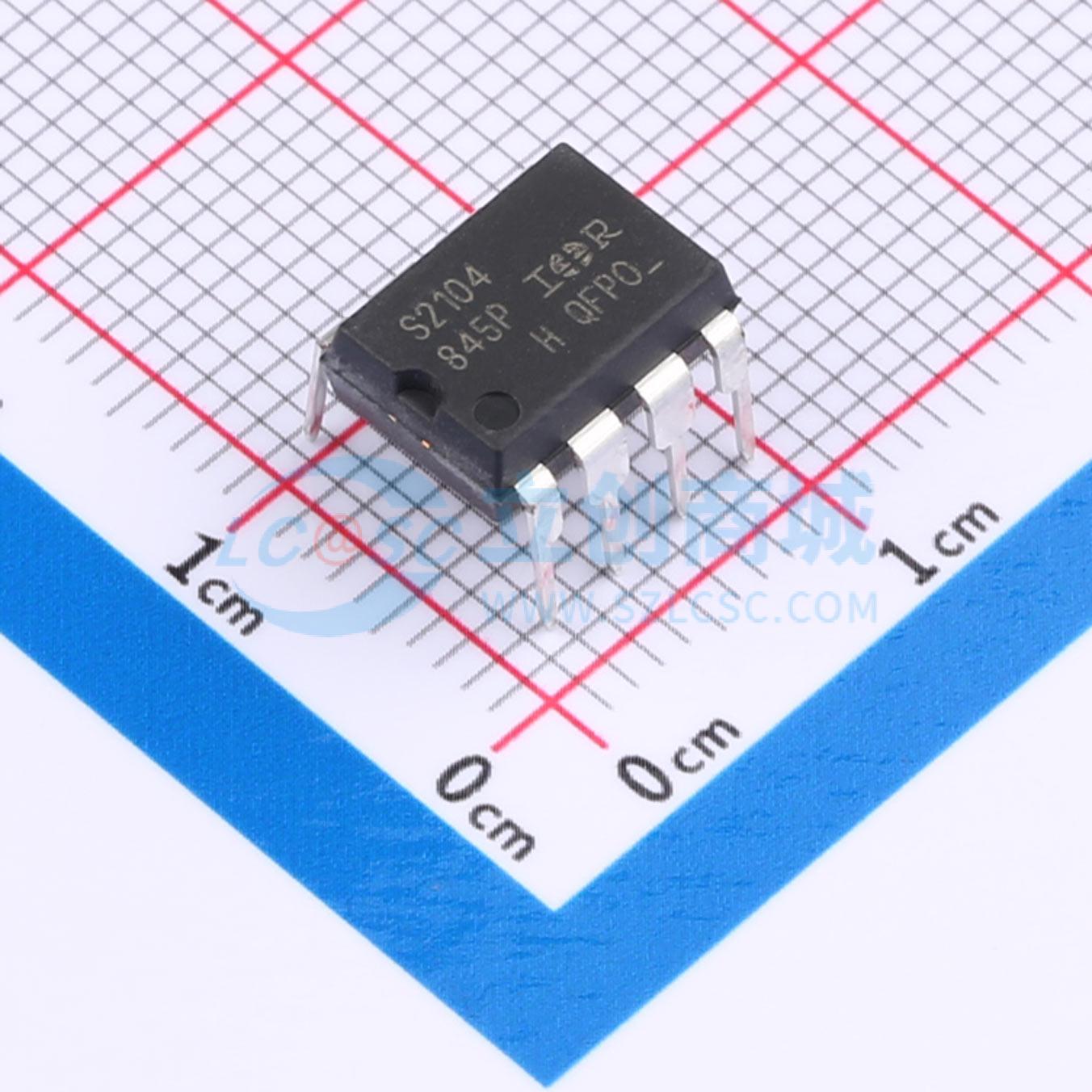

温馨提醒：图片仅供参考，商品以实物为准
IRS2104PBF
IRS2104PBF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRS2104PBF
- 商品编号
- C538250
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 270mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 130mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 70ns | |
| 下降时间(tf) | 35ns | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
IRS2104是一款高压、高速功率MOSFET和IGBT驱动器，具有独立的高端和低端参考输出通道。专有的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，低至3.3 V。
商品特性
- 浮动通道专为自举操作设计
- 最高可在+600 V下完全正常工作
- 耐受负瞬态电压，抗dV/dt干扰
- 栅极驱动电源范围为10 V至20 V
- 欠压锁定
- 与3.3 V、5 V和15 V输入逻辑兼容
- 交叉导通预防逻辑
- 内部设置死区时间
- 高端输出与输入同相
- 关断输入可关闭两个通道
- 两个通道的传播延迟匹配
- 符合RoHS标准
