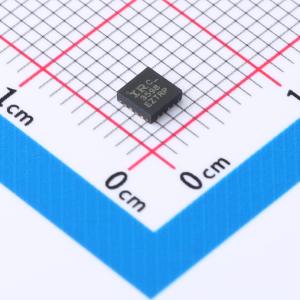

温馨提醒：图片仅供参考，商品以实物为准
IR3598MTRPBF
双路/倍频交错式MOSFET驱动器
- 描述
- 单16引脚QFN封装的双MOSFET驱动器 降压转换器驱动器，输入电压4.0至13.2Vdc 多模式操作，可将驱动器配置为双路或倍压/交错模式驱动器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR3598MTRPBF
- 商品编号
- C537687
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 4 | |
| 灌电流(IOL) | 1.4mA | |
| 拉电流(IOH) | 1.4mA | |
| 工作电压 | 4V~13.2V | |
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 12ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 20ns | |
| 传播延迟 tpHL | 18ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | 0℃~+85℃ | |
| 输入高电平(VIH) | 900mV~1.3V | |
| 输入低电平(VIL) | 700mV~1.1V | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断；内置自举二极管；交错导通保护；死区时间控制 |
应用领域
- 桌面CPU和GPU解决方案
- 性能超频CPU和GPU VR解决方案
- 优化用于使用+5VSB的睡眠状态S3系统
