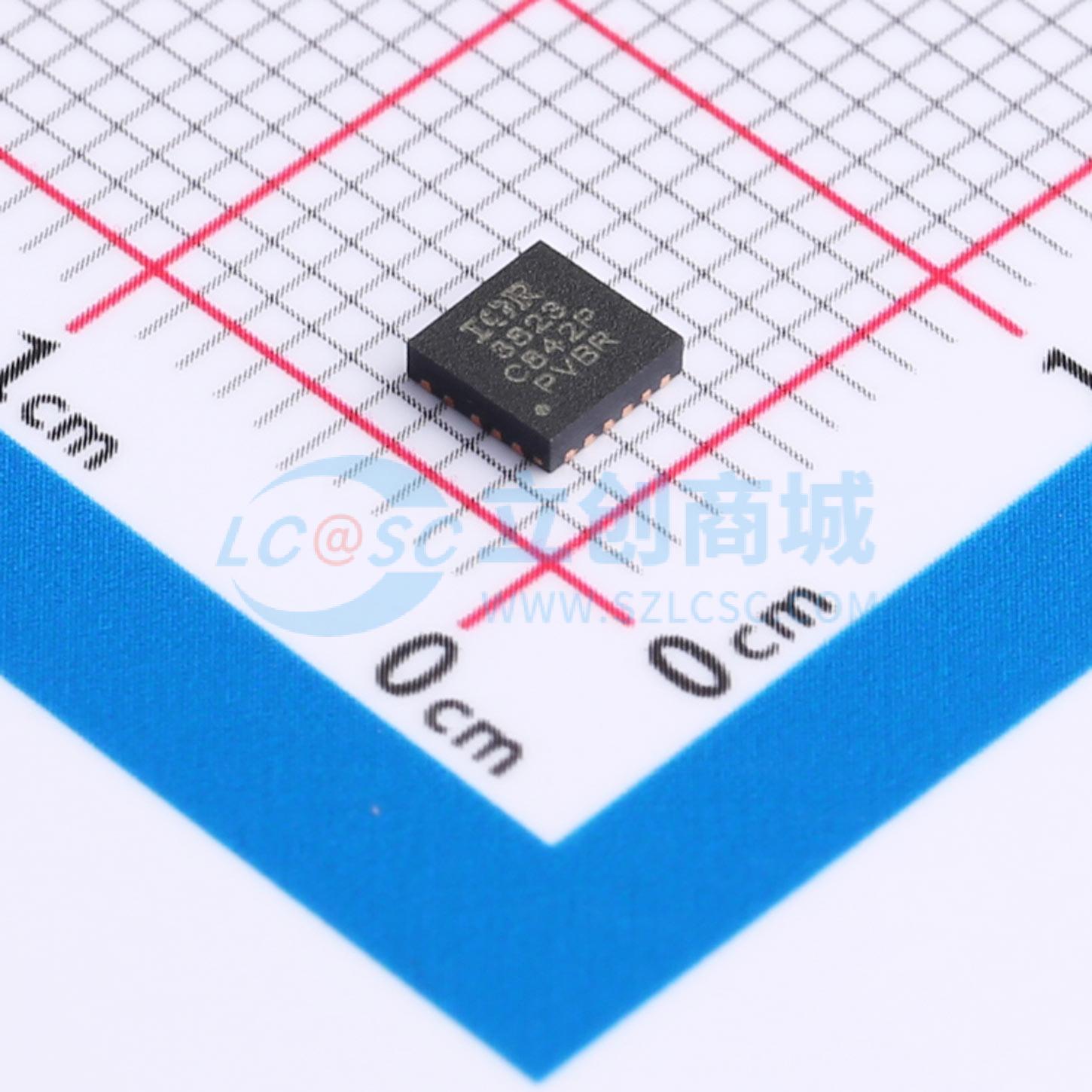

温馨提醒：图片仅供参考，商品以实物为准

IR3823MTRPBF

3A 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR3823是一款3A易用、高度集成且高效的同步降压调节器,专为负载点（POL）应用设计。它支持1.0V至21V的宽输入电压范围,输出电压范围为0.6V至0.86倍输入电压。该芯片具有可编程开关频率（300kHz至1.5MHz）、三种可选软启动时间选项以及平滑的外部时钟同步功能。其他重要功能包括热补偿过流保护、输出过压保护和热关断等。
品牌名称: Infineon(英飞凌)
商品型号: IR3823MTRPBF
商品编号: C537704
商品封装: MLPQ-19L(3.5X3.5)
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

商品概述

IR3823是一款3A易用、高度集成且高效的同步降压稳压器，适用于负载点（POL）应用。 IR3823具备300kHz至1.5MHz的可编程开关频率、三种可选软启动时间选项，以及与外部时钟的平滑同步功能。IR3823采用电压模式控制和专有的PWM调制器，在减少输出电容的情况下，可实现高控制带宽和快速环路响应。其他重要功能包括热补偿过流保护、输出过压保护和热关断等。IR3823采用3.5mm x 3.5mm的PQFN封装，散热性能出色。

商品特性

单输入电压范围为5V至21V
外部VCC偏置电压下，宽输入电压范围为1.0V至21V；输出电压为0.6V至PVin的0.86%
带前馈的增强型线路/负载调节
可编程开关频率高达1.5MHz
三种用户可选软启动时间选项
带可靠打嗝模式过流保护的热补偿电流限制
与外部时钟同步
精确参考电压（0.6V +/- 0.6%）
漏极开路PGood指示
输出过压保护
带欠压锁定（UVLO）的使能输入
VCC欠压锁定（UVLO）
增强型预偏置启动
集成MOSFET驱动器和自举二极管
热关断
工作结温范围为-40℃至125℃
3.5mm x 3.5mm PQFN封装
无铅、无卤且符合RoHS6标准

应用领域

计算应用
机顶盒应用
存储应用
数据中心应用
电信应用
分布式负载点电源架构

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1V~21V
	输出电压	-
	输出电流	3A
	开关频率	300kHz~1.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
