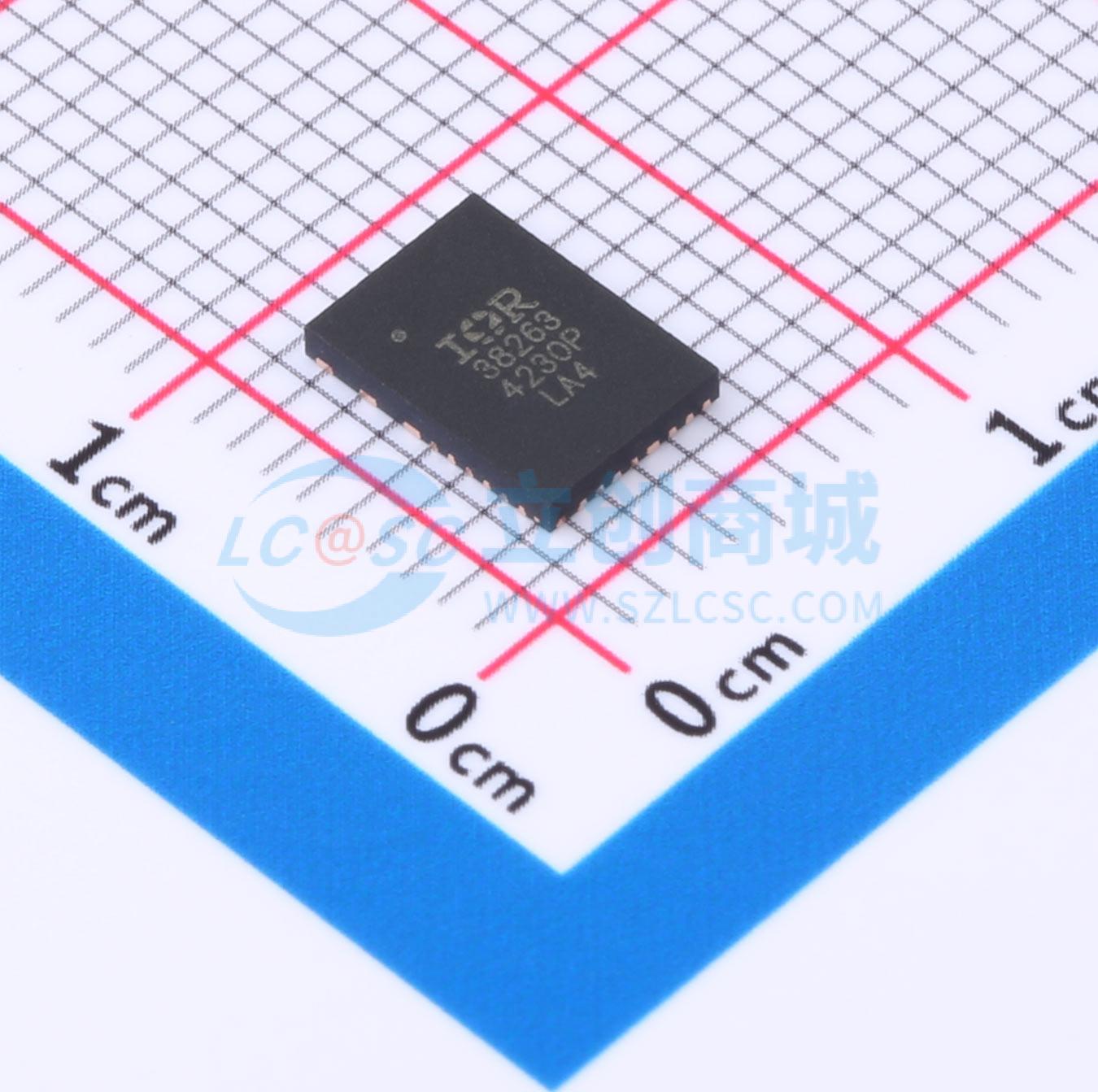

IR38263MTRPBF

单输入电压30A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OptiMoS™负载点（POL）器件系列提供易于使用、高度集成且高效的DC/DC稳压器，具备可编程电压识别（PVID）和I2C/PMBus™接口。片上脉宽调制（PWM）控制器和共同封装的低占空比优化型MOSFET使这些器件成为节省空间的解决方案，可为需要并行电压识别（VID）接口的低输出电压和大电流应用提供精确的电源。
品牌名称: Infineon(英飞凌)
商品型号: IR38263MTRPBF
商品编号: C537705
商品封装: QFN-24(5x7)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

OptiMOS™ IPOL 系列器件提供易于使用、高度集成且高效的 DC/DC 稳压器，具备 PVID 和 I2C/PMBus™ 接口。片上 PWM 控制器和共同封装的低占空比优化 MOSFET 使这些器件成为节省空间的解决方案，为需要并行 VID 接口的低输出电压和大电流应用提供精确的电源。这些多功能器件可在较宽的输入范围内工作，同时支持开关频率、输出电压、故障/警告阈值和故障响应的编程设置。因此，它们在故障条件下提供了灵活性和系统级安全性。开关频率可在 150 kHz 至 1.5 MHz 范围内编程，以实现最佳解决方案。片上传感器和 ADC 与 PVID 和 PMBus™ 接口配合使用，便于监测和报告输入电压、输出电压、输出电流和温度。

商品特性

内部 LDO 允许单 16V 供电
输出电压范围：0.5V 至 0.875*P Vin
参考电压精度为 0.5%
采用前馈技术增强线路/负载调节能力
可通过 PMBus™ 对频率进行编程，最高可达 1.5 MHz；使能输入具备电压监测功能
远程感应放大器具备真差分电压感应功能
3 个引脚（PVID）用于编程输出电压
快速模式 I2C 和 400 kHz PMBus™ 接口，用于编程、排序和调整输出电压，以及监测输入电压、输出电压、输出电流和温度。PMBus™ 可配置输入欠压锁定（UVLO）、输出过压保护（OVP）、过流保护（OCP）和热关断的故障阈值。具备热补偿的逐脉冲电流限制和打嗝模式过流保护；专用输出电压感应，用于电源正常指示和过压保护，即使使能信号为低电平也保持有效。
增强型预偏置启动
集成 MOSFET 驱动器和自举二极管
工作结温：-40℃ < Tj < 125℃
热关断
封装后微调上升沿死区时间
PMBus™ 可编程电源正常输出
小尺寸 5 mm x 7mm PQFN 封装
无铅（符合 RoHS 标准）；外部电阻允许设置多达 16 个 PMBus™ 地址

应用领域

基于英特尔 VR13 和 VR12.5 的系统
用于非核心应用的服务器和高端台式机 CPU 电压调节器
电信和存储应用

数据手册PDF

放大查看下载PDF

优惠活动

5.7折起

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.5V~16V
	输出电流	30A
	开关频率	150kHz~1.5MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
