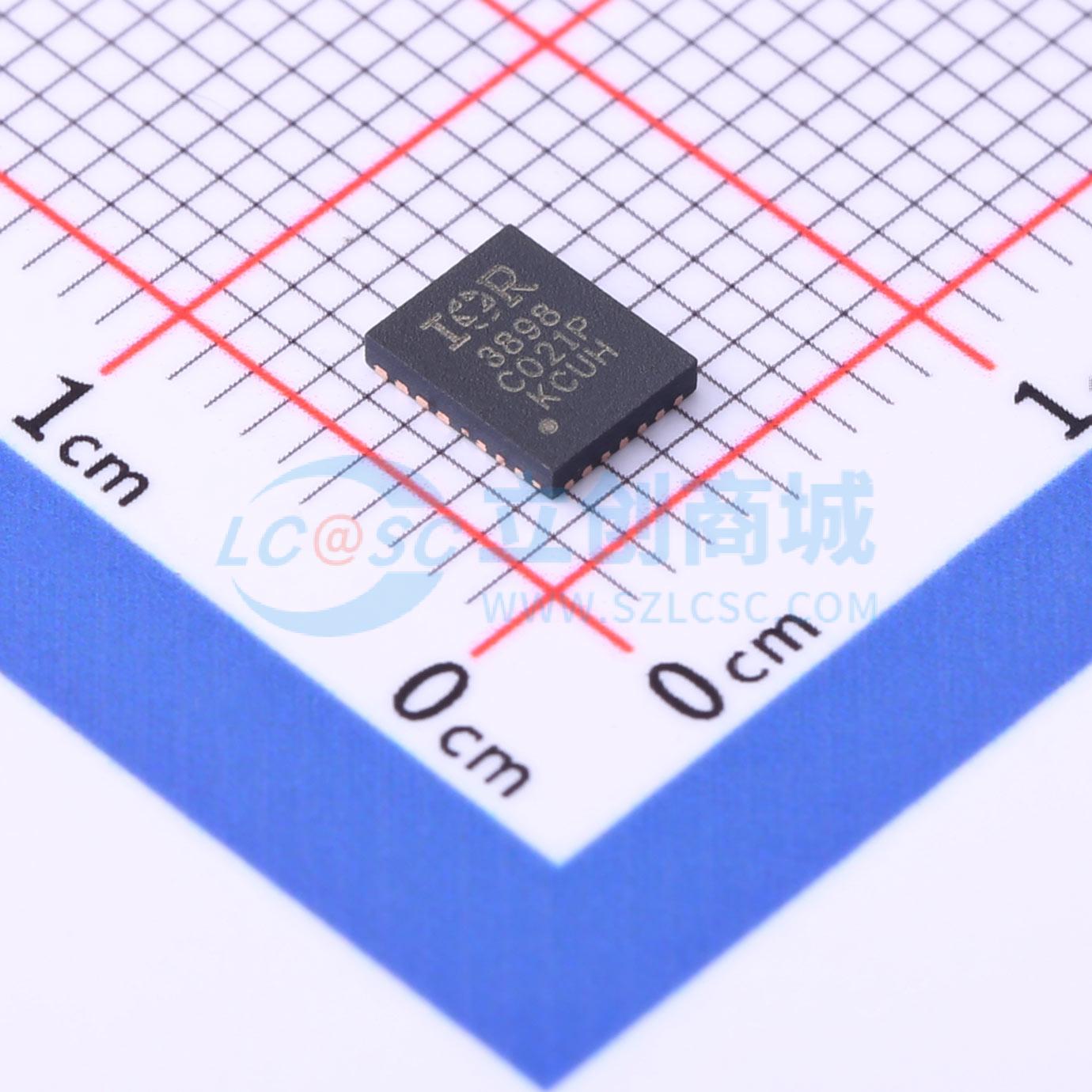

温馨提醒：图片仅供参考，商品以实物为准
IR3898MTRPBF
6A 高度集成的同步降压调节器
- 描述
- IR3898 是一款易于使用、高度集成且高效的 DC/DC 调节器。它集成了 PWM 控制器和 MOSFET,提供准确的电源传输。该调节器支持宽输入电压范围（1.0V 至 21V）,输出电压范围为 0.5V 至 0.86 倍输入电压,可编程开关频率高达 1.5MHz。具备多种保护功能,包括过流保护、过压保护和热关断。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR3898MTRPBF
- 商品编号
- C537731
- 商品封装
- PQFN-24-EP(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 1V~21V | |
| 输出电流 | - | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
IR3898 SupIRBuckTM 是一款易于使用、高度集成且高效的 DC/DC 稳压器。板载 PWM 控制器和 MOSFET 使 IR3898 成为节省空间的解决方案，可提供精确的功率传输。 IR3898 是一款多功能稳压器，可在宽输入和输出电压范围内工作，提供可编程开关频率和固定内部电流限制。 开关频率可在 300kHz 至 1.5MHz 之间进行编程，以实现最佳解决方案。 它还具备重要的保护功能，如预偏置启动、热补偿电流限制、过压保护和热关断，可在故障条件下提供所需的系统级安全保障。
商品特性
- 单 5V 至 21V 应用
- 外部 Vcc 供电时，输入电压范围为 1.0V 至 21V
- 输出电压范围：0.5V 至 0.86×Vin
- 采用前馈技术增强线路/负载调节能力
- 可编程开关频率高达 1.5MHz
- 内置数字软启动/软停止功能
- 使能输入具备电压监测能力
- 热补偿电流限制，具备可靠的打嗝模式过流保护
- 智能内部 LDO 提高轻载和满载效率
- 外部同步，时钟平滑
- 增强型预偏置启动
- 精密参考电压（0.5V +/- 0.5%），具备裕度调节能力
- 用于跟踪应用的 Vp（源/灌能力 +/-6A）
- 集成 MOSFET 驱动器和自举二极管
- 热关断
- 可编程电源正常输出，具备跟踪能力
- 单调启动
- 工作温度：-40℃ < Tj < 125℃
- 小尺寸：4mm x 5mm PQFN
- 无铅、无卤且符合 RoHS 标准
应用领域
- 网络通信应用
- 嵌入式电信系统
- 服务器应用
- 存储应用分布式负载点电源架构
