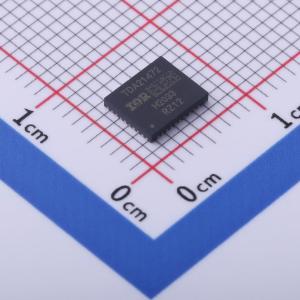

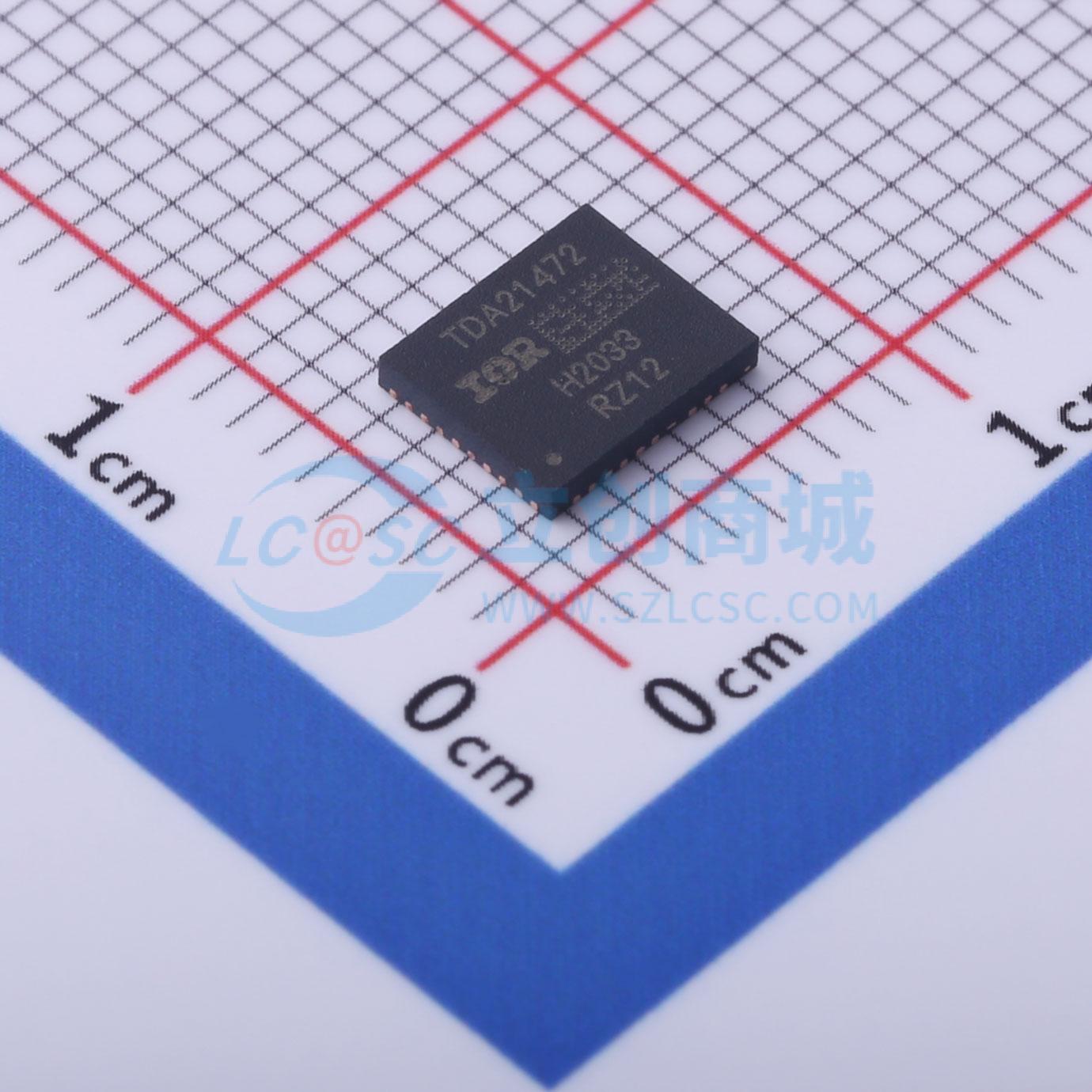

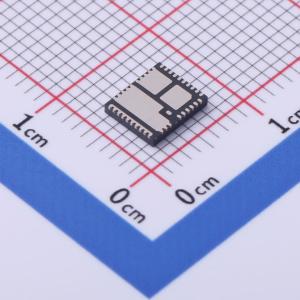

温馨提醒：图片仅供参考，商品以实物为准

TDA21472

高效率DC-DC转换器电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TDA21472是一款高效率的DC-DC转换器电压调节器,集成了驱动器、肖特基二极管和高侧及低侧MOSFET。它支持4.25 V至16 V的输入电压范围,输出电压范围从0.25 V到5.5 V,最大输出电流为70 A,开关频率可达1.5MHz。该器件还具有多种保护功能,包括逐周期过流保护、VCC/VDRV欠压锁定保护和MOSFET相位故障检测。其封装为5 mm x 6 mm x 1 mm的PQFN,适用于CPU、GPU和DDR内存阵列等应用。
品牌名称: Infineon(英飞凌)
商品型号: TDA21472
商品编号: C539592
商品封装: IQFN-39-EP(5x6)
包装方式: 编带
商品毛重: 0.145克(g)

商品参数

商品概述

TDA21472功率级包含一个低静态电流同步降压栅极驱动器IC，与肖特基二极管以及高端和低端MOSFET共同封装。该封装针对PCB布局、热传递、驱动器/MOSFET控制时序进行了优化，在遵循布局指南时可将开关节点振铃降至最低。栅极驱动器与MOSFET的组合，可在前沿CPU、GPU和DDR内存设计所需的低输出电压下实现更高效率。 TDA21472内部具备带温度补偿的MOSFET电流检测算法，与同类最佳的基于控制器的电感DCR检测方法相比，可实现卓越的电流检测精度。保护功能包括带可编程阈值的逐周期过流保护、VCC/VDRV欠压锁定（UVLO）保护、相位故障检测、IC温度报告和热关断。TDA21472还具备自举电容自动补充功能，以防止过度放电。TDA21472具有深度睡眠节能模式，当多相系统进入PS3/PS4模式时，可大幅降低功耗。高达1.5 MHz的开关频率运行可实现高性能瞬态响应，在保持行业领先效率的同时，允许减小输出电感和输出电容。 TDA21472针对服务器应用中的CPU核心供电进行了优化。其满足服务器市场严格要求的能力，也使其非常适合为GPU和DDR内存设计供电。

商品特性

驱动器、肖特基二极管以及高端和低端MOSFET共同封装
带温度补偿报告的5 mV/A片上MOSFET电流检测
输入电压（VIN）范围为4.25 V至16 V
VCC和VDRV电源电压范围为4.25 V至5.5 V
输出电压范围为0.25 V至5.5 V
输出电流能力达70 A
最高可在1.5 MHz下运行
VCC/VDRV欠压锁定（UVLO）
8 mV/℃温度模拟输出
热关断和故障标志
带可编程阈值和故障标志的逐周期过流保护
MOSFET相位故障检测和标志
自举电容自动补充
深度睡眠节能模式
兼容3.3 V三态PWM输入
支持体制动负载瞬态
5 mm x 6 mm x 1 mm小型PQFN封装
无铅且符合RoHS标准的封装

应用领域

CPU
GPU
DDR内存阵列

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.25V~16V
	输出电压	250mV~5.5V
	输出电流	70A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
