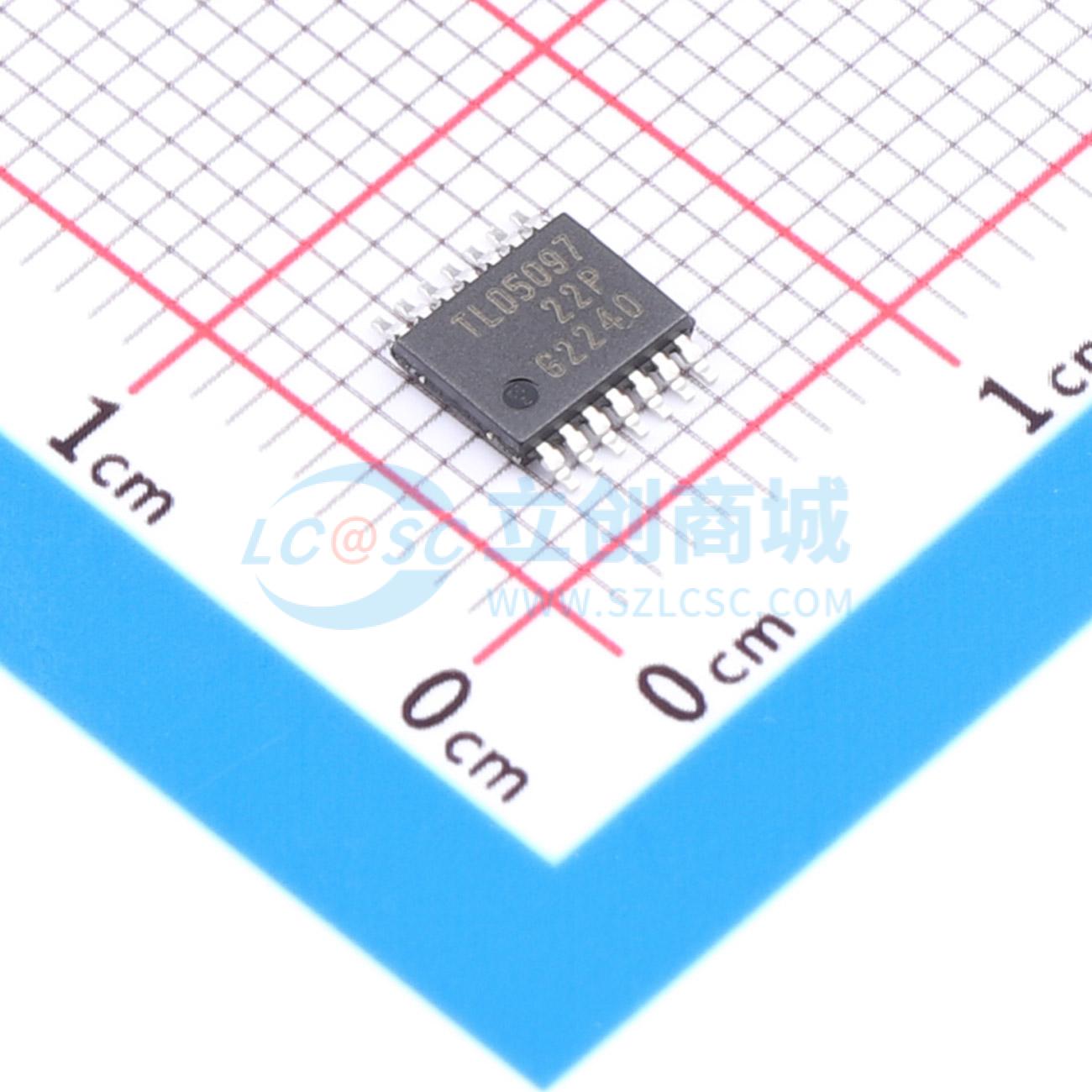

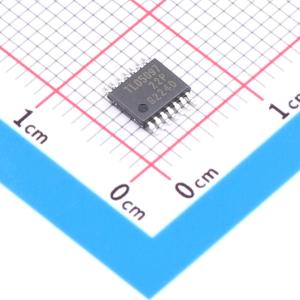

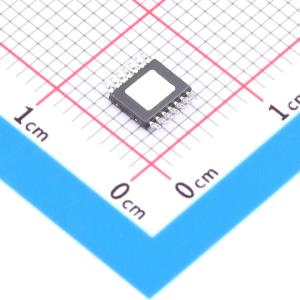

TLD5097EP

多拓扑 LITIxTM 电源 DC/DC 控制器 IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于通过简单调整外部元件来支持升压、降压、降升压、SEPIC 和反激等多种拓扑结构中的固定电流和固定电压配置。TLD5097EP 通过内部 5V 线性稳压器驱动低侧 n 沟道功率 MOSFET。开关频率可在 100 kHz 至 500 kHz 范围内调节，也可以与外部时钟源同步。可以通过模拟和 PWM 调光灵活地进行调光；启用功能可将关断电流消耗降低至 I_OFF < 10 μA。该器件的电流模式控制方案通过小的外部补偿元件维持稳定的调节环路。此外，集成的软启动功能限制了启动时的电流峰值和电压过冲。此 IC 适用于恶劣的汽车环境。
品牌名称: Infineon(英飞凌)
商品型号: TLD5097EP
商品编号: C539650
商品封装: TSDSO-14
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	特性	过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压；SEPIC；反激；降压-升压；降压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	外置

商品概述

通过简单调整外部元件，它旨在支持多种拓扑结构（如升压、降压、升降压、单端初级电感转换器（SEPIC）和反激式）中的固定电流和固定电压配置。TLD5097EP通过内部5 V线性稳压器驱动低端n沟道功率MOSFET。开关频率可在100 kHz至500 kHz范围内调节，也可与外部时钟源同步。 TLD5097EP可通过模拟和PWM调光方式灵活调光；使能功能可将关断电流消耗降低至I₀₀FF < 10 μA。该器件的电流模式控制方案通过小型外部补偿元件维持稳定的调节环路。此外，集成的软启动功能可限制启动时的电流峰值和电压过冲。这款IC适用于恶劣的汽车环境。

商品特性

升压、降压、升降压、SEPIC和反激式拓扑结构中的固定电流或固定电压配置
通过内部5 V稳压器驱动低端外部n沟道开关MOSFET
灵活的开关频率范围为100 kHz至500 kHz，可与外部时钟源同步
宽输入电压范围为4.5 V至45 V
使能和PWM功能，关断电流极低：I₀₀FF < 10 μA
模拟调光和PWM调光功能，用于调节LED平均电流
用于故障通信的低电平有效状态输出
集成保护和诊断功能
内部软启动
300 mV高端电流检测
采用小型热增强型14引脚PG-TSDSO-14封装，符合绿色产品（RoHS）标准

应用领域

汽车外部和内部照明
通用照明
通用电流/电压控制的DC/DC驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~45V
	开关频率	100kHz~500kHz
	通道数	-
