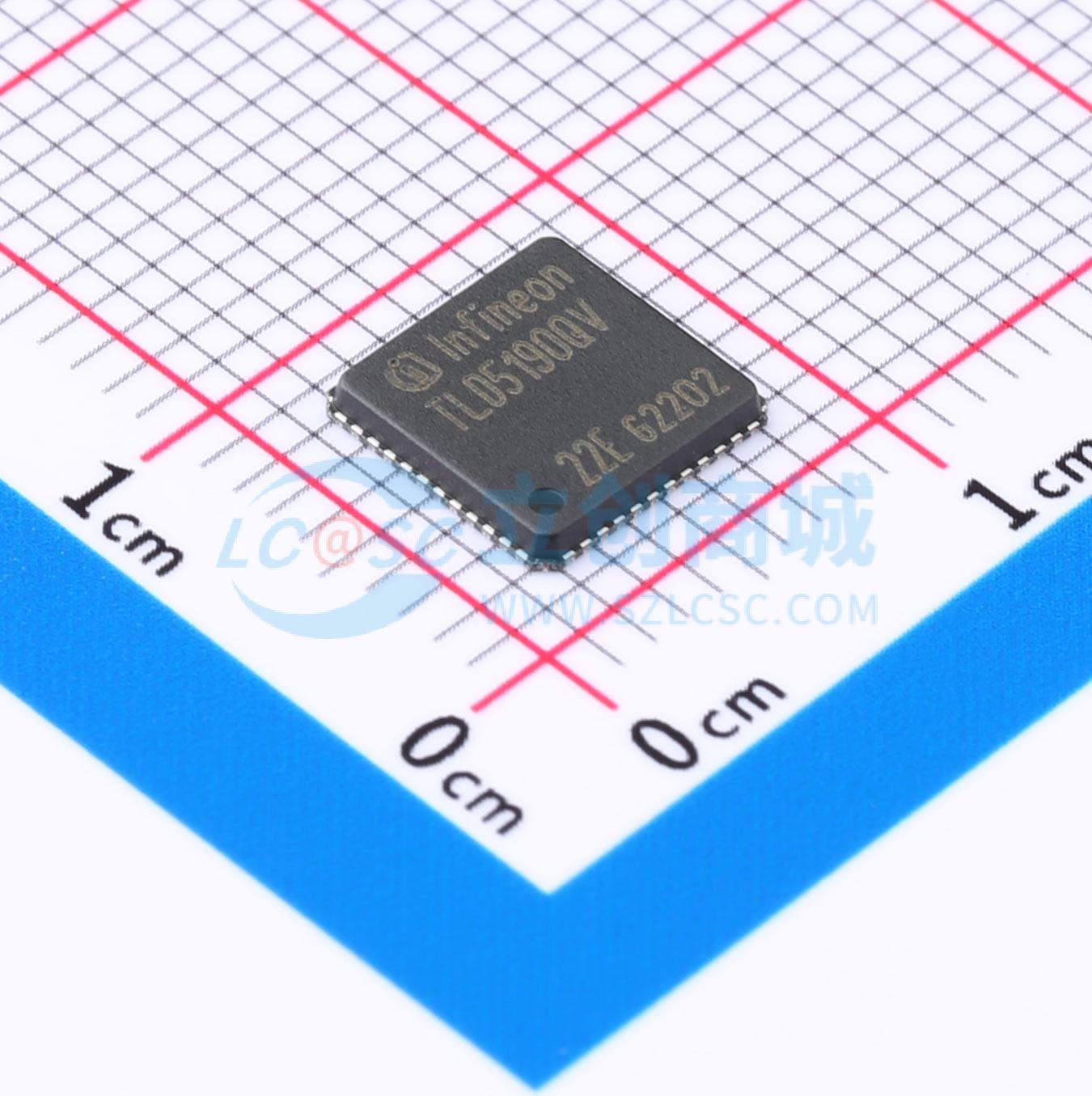

温馨提醒：图片仅供参考，商品以实物为准

TLD5190QV

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLD5190是一款带有内置保护功能的同步MOSFET H桥DC/DC控制器。这一概念有利于以最大系统效率和最少的外部元件数量驱动高功率LED。TLD5190提供模拟调光和数字（PWM）调光。开关频率可在200 kHz至700 kHz范围内调节，也可以与外部时钟源同步。内置的扩频开关频率调制和强制连续电流调节模式改善了整体EMC性能。此外，电流模式调节方案通过小的外部补偿元件保持稳定的调节环路。可调节的软启动功能限制了启动时的电流峰值和电压过冲。TLD5190适用于恶劣的汽车环境。
品牌名称: Infineon(英飞凌)
商品型号: TLD5190QV
商品编号: C539655
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

	属性	参数值
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	降压-升压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	外置
	恒流精度	3%

商品概述

TLD5190是一款同步MOSFET H桥DC/DC控制器，具备内置保护功能。这种设计有利于以最高的系统效率和最少的外部元件驱动高功率LED。TLD5190同时支持模拟和数字（PWM）调光。开关频率可在200 kHz至700 kHz范围内调节，还能与外部时钟源同步。内置的扩频开关频率调制和强制连续电流调节模式可改善整体电磁兼容性（EMC）表现。此外，电流模式调节方案通过小型外部补偿元件维持稳定的调节环路。可调软启动功能可限制启动时的电流峰值和电压过冲。TLD5190适用于恶劣的汽车环境。

商品特性

单电感高功率升降压控制器
宽LED正向电压范围（2 V至55 V）；宽VIN范围（IC 4.5 V至40 V，电源4.5 V至55 V）；开关频率范围为200 kHz至700 kHz
各种条件下均能实现最高效率（高达96%）
恒流（LED）和恒压调节
经EMC优化的器件：具备自动扩频功能
开路负载、过压、LED短路故障和过温诊断输出
带专用监控输出的LED和输入电流检测
针对器件和负载的高级保护功能
增强调光功能：模拟和PWM调光
LED电流精度为±3%
采用小型热增强型PG-VQFN-48-31或PG-TQFP-48-9封装
通过汽车AEC认证

应用领域

专为汽车应用中的高功率LED驱动而设计
汽车外部照明：全LED大灯组件（近光灯、远光灯、矩阵光束、像素灯）
通用电流/电压控制DC/DC LED驱动器

数据手册PDF

放大查看下载PDF

优惠活动

4.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~55V
	开关频率	200kHz~700kHz
	通道数	1
	调光	PWM；模拟
