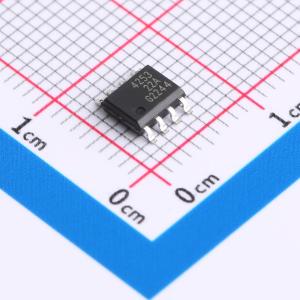

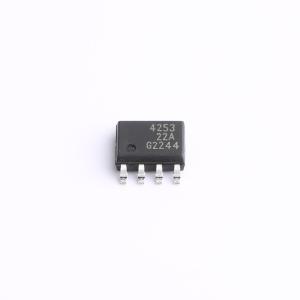

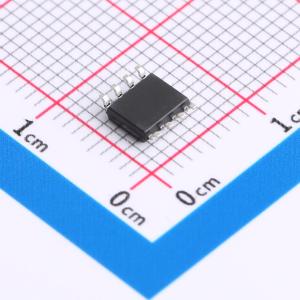

温馨提醒：图片仅供参考，商品以实物为准
TLE4253GS
低压差电压跟踪调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用小型PG-DSO-8封装的单片集成低压差电压跟踪稳压器。外露焊盘（EP）封装变体PG-DSO-8外露焊盘具有极低的热阻。该IC设计用于在汽车应用的恶劣条件下为板外系统（如发动机管理系统中的传感器）供电。因此，该IC具备额外的防反极性和对地及电池短路的保护功能
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE4253GS
- 商品编号
- C539673
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 1.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 2V~45V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 60dB@(100Hz) | |
| 压差 | 600mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护；反接保护；短路保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TLE4253是一款采用小型PG-DSO-8封装的单片集成低压差电压跟踪稳压器。PG-DSO-8外露焊盘（EP）封装变体具有极低的热阻。该IC专为为板外系统供电而设计，例如在汽车应用的恶劣条件下为发动机管理系统中的传感器供电。因此，该IC具备针对反极性、接地短路和电池短路的额外保护功能。 在高达40 V的电源电压下，输出电压能够高精度地跟随施加在调节输入端的参考电压。直接施加到调节输入端或通过例如外部电阻分压器施加的参考电压最低可为2.0 V。 当该器件高精度地跟随作为参考的主电压稳压器（例如5 V输出）时，输出端能够驱动最低达250 mA的负载。 TLE4253跟踪器可设置为关断模式，以将静态电流降至极低值。这使得该IC适用于低功耗电池应用。
商品特性
- 输出跟踪参考电压的公差小
- 输出电压可调节至低至2.0 V
- 使用陶瓷输出电容时稳定
- 输出电压可灵活调节，高于或低于参考电压，与参考电压成比例
- 具备250 mA的输出电流能力
- 低压差电压
- 跟踪/使能输入组合
- 关断模式下电流消耗极低
- 采用热阻最低的PG-DSO-8封装
- 宽输入电压范围 -42 V ≤ V₁ ≤ 45 V
- 宽温度范围：-40 °C ≤ Tj ≤ 150 °C
- 输出具备针对接地短路和电池短路的保护
- 过温保护
- 反极性保护
- 适用于汽车电子应用
- 绿色产品（符合RoHS标准）
- 通过AEC认证
- PG-DSO-8外露焊盘
