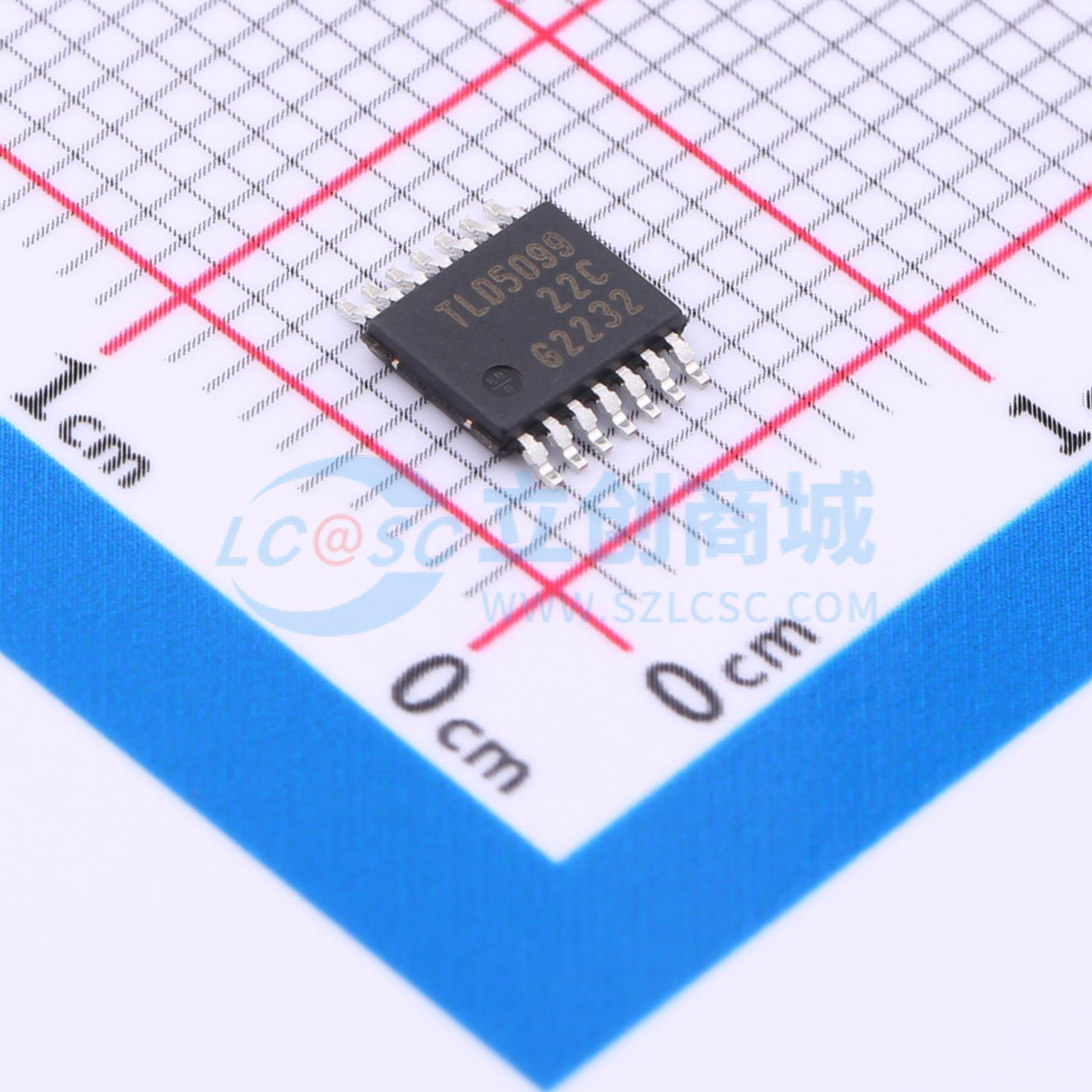

温馨提醒：图片仅供参考，商品以实物为准
TLD5099EP
多拓扑DC/DC控制器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TLD5099EP是一款灵活可用的DC/DC升压控制器，内置诊断和保护功能，特别设计用于驱动LED。它还包括一个脉宽调制器，以轻松实现减少色偏的调光功能，以及一个扩频调制器以改善EMI性能。通过简单地调整外部元件，它可以支持多种拓扑结构中的固定电流和固定电压配置，如升压（升压）、降压（Buck）、降压-升压（Buck-升压）、SEPIC和反激（Flyback）。TLD5099EP通过内部5V线性稳压器驱动低侧n沟道功率MOSFET。开关频率可在100 kHz至500 kHz范围内调节，并且也可以同步到外部时钟源。可以激活扩频调制器，通过将窄谐波峰值的能量分散到宽带谱上来改善EMI。TLD5099EP可以通过模拟和/或PWM调光方式灵活调光。使能功能可将关断电流消耗降低至在105°C时I_0_0_FF < 15 μA。该设备的电流模式控制方案通过小型外部补偿元件维持稳定的调节环路。此外，集成的软启动功能限制了启动时的电流峰值和电压过冲。这款IC适用于恶劣的汽车环境。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLD5099EP
- 商品编号
- C539653
- 商品封装
- TSDSO-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~45V | |
| 开关频率 | 100kHz~500kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 短路保护 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | - |
商品概述
TLD5099EP是一款灵活易用的DC/DC升压控制器，内置诊断和保护功能，专为驱动LED而设计。它还包含一个脉冲宽度调制器，可轻松实现调光功能，同时减少色偏；以及一个扩频调制器，用于改善电磁干扰（EMI）性能。 通过简单调整外部组件，它可支持多种拓扑结构（如升压、降压、升降压、SEPIC和反激式）中的固定电流和固定电压配置。TLD5099EP通过内部5V线性稳压器驱动低端n沟道功率MOSFET。 开关频率可在100kHz至500kHz范围内调节，也可与外部时钟源同步。通过将窄谐波峰值的能量分散到宽带频谱上，可激活扩频调制器以改善EMI。 TLD5099EP可通过模拟和/或PWM调光方式进行灵活调光。使能功能可将关断电流消耗降低至105℃时I₀₀FF < 15μA。 该器件的电流模式控制方案通过小型外部补偿组件维持稳定的调节环路。此外，集成的软启动功能可限制启动时的电流峰值和电压过冲。这款IC适用于恶劣的汽车环境。
商品特性
- 支持升压、降压、升降压、SEPIC和反激式拓扑结构中的固定电流或固定电压配置
- 通过内部5V稳压器驱动低端外部n沟道开关MOSFET
- 开关频率范围灵活，为100kHz至500kHz，配备扩频调制器
- 可与外部时钟源同步
- 宽输入电压范围为4.5V至45V
- 使能和PWM功能，关断电流极低：105℃时I₀₀FF < 15μA
- 模拟调光和PWM调光功能（内置或外部），用于调节LED平均电流
- 用于PWM调光和输出断开的PWMO栅极驱动器
应用领域
- 汽车外部和内部照明
- 通用照明
- 通用电流/电压控制DC/DC驱动器
