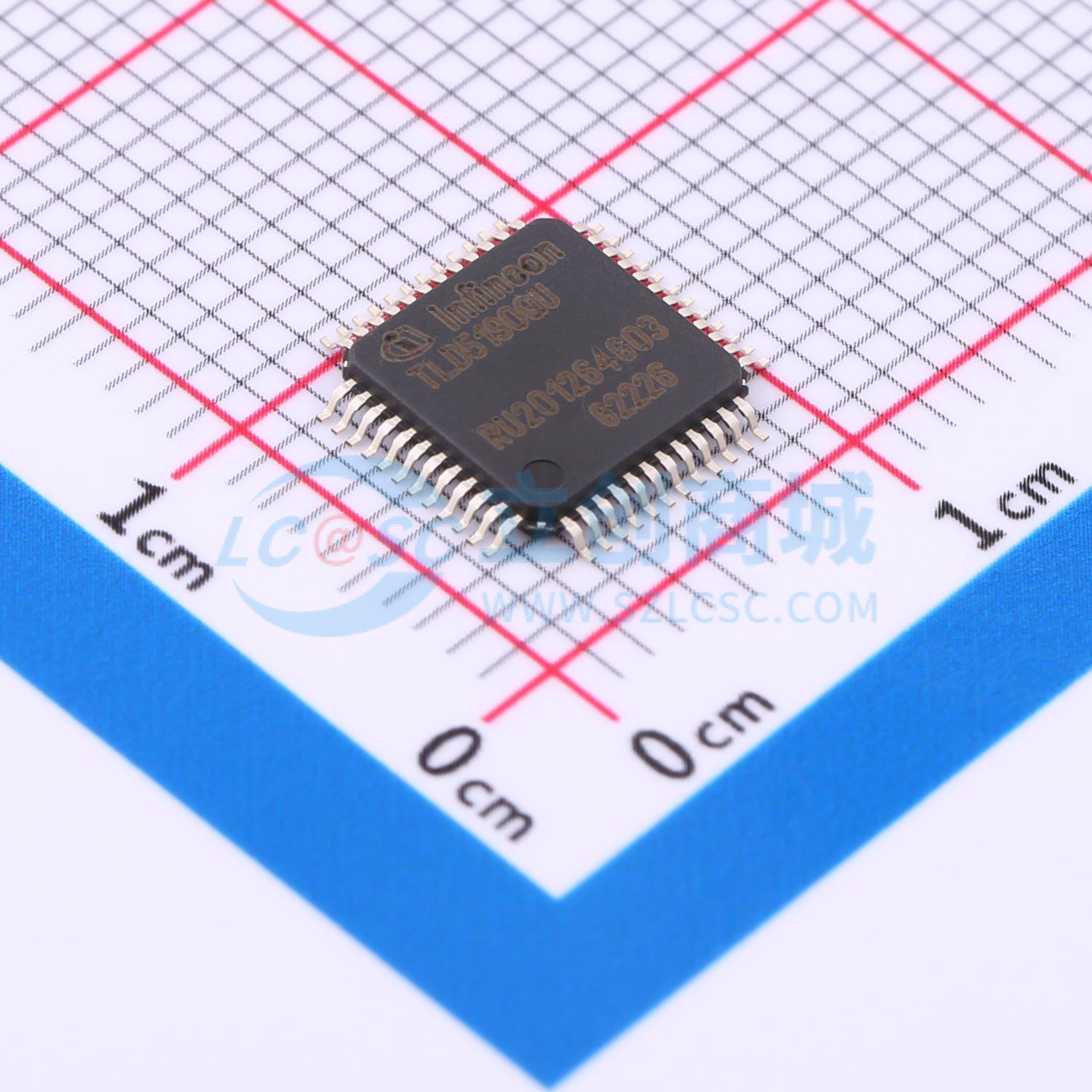

温馨提醒：图片仅供参考，商品以实物为准
TLD5190QU
TLD5190QU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLD5190 是一款具有内置保护功能的同步MOSFET H桥DC/DC控制器。这一概念有利于以最大系统效率和最少的外部组件数量驱动高功率LED。TLD5190 提供模拟和数字（PWM）调光。开关频率可在200 kHz至700 kHz范围内调节，也可以与外部时钟源同步。内置的扩频开关频率调制和强制连续电流调节模式改善了整体EMC性能。此外，电流模式调节方案通过小型外部补偿组件保持稳定的调节环路。可调节的软启动功能限制了启动时的电流峰值和电压过冲。TLD5190 适用于恶劣的汽车环境。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLD5190QU
- 商品编号
- C539654
- 商品封装
- TQFP-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~40V | |
| 开关频率 | 200kHz~700kHz | |
| 通道数 | 1 | |
| 输出电压 | 50V~55V |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP)；过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | 降压-升压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
TLD5190 是一款具有内置保护功能的同步MOSFET H桥DC/DC控制器。这一概念有利于以最大系统效率和最少的外部组件数量驱动高功率LED。TLD5190 提供模拟和数字（PWM）调光。开关频率可在200 kHz至700 kHz范围内调节，也可以与外部时钟源同步。内置的扩频开关频率调制和强制连续电流调节模式改善了整体EMC性能。此外，电流模式调节方案通过小型外部补偿组件保持稳定的调节环路。可调节的软启动功能限制了启动时的电流峰值和电压过冲。TLD5190 适用于恶劣的汽车环境。
商品特性
- 单电感高功率升降压控制器
- 宽LED正向电压范围（2 V至55 V）
- 宽VIN范围（IC 4.5 V至40 V，电源4.5 V至55 V）
- 开关频率范围从200 kHz到700 kHz
- 在任何条件下都能达到最大效率（高达96%）
- 恒流（LED）和恒压调节
- 优化电磁兼容性的设备：具有自动扩频功能
- 开路、过电压、短路LED故障和过温诊断输出
- LED和输入电流检测，带有专用监控输出
- 高级保护特性，保护设备和负载
- 增强的调光功能：模拟和PWM调光
- LED电流精度±3%
- 提供小型热增强型PG-VQFN-48-31或PG-TQFP-48-9封装
- 汽车AEC认证
应用领域
- 特别设计用于汽车应用中的高功率LED驱动
- 汽车外部照明：全LED前大灯组件（低光束、高光束、矩阵光束、像素灯）
- 通用电流/电压控制的DC/DC LED驱动器
