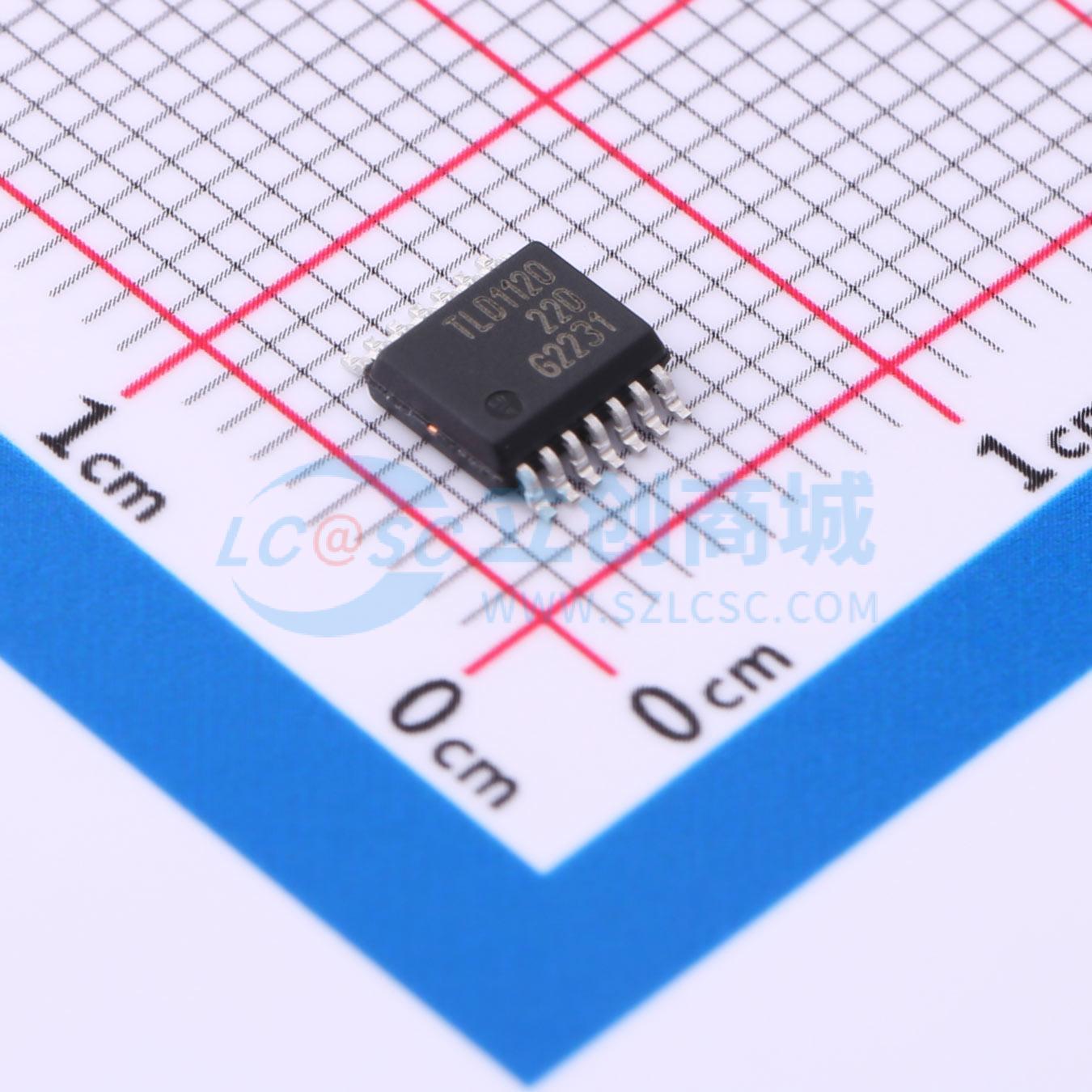

温馨提醒：图片仅供参考，商品以实物为准

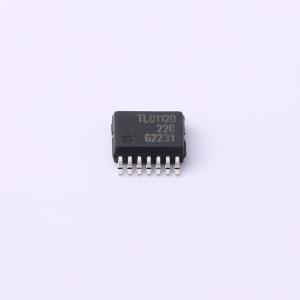

TLD1120EL
TLD1120EL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LITIX Basic TLD1120EL 是一款单通道高侧驱动器IC，带有集成的输出级。它被设计用来控制电流高达360毫安的LED。在典型的汽车应用中，该设备可以驱动例如3个红色LED，电流可达180毫安，这受到散热方面的限制。输出电流实际上不受负载和供电电压变化的影响。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLD1120EL
- 商品编号
- C539627
- 商品封装
- SSOP-14-EP-150mil
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5.5V~40V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 360mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 7% |
商品概述
LITIX™ Basic TLD1120EL是一款单通道高端驱动IC，集成了输出级。它旨在控制电流高达360 mA的LED。在典型的汽车应用中，该器件能够驱动3个红色LED，电流高达180 mA，这受散热因素的限制。输出电流的控制几乎不受负载和电源电压变化的影响。
商品特性
- 单通道器件，集成输出级（电流源），优化用于驱动输出电流高达360 mA的LED
- 睡眠模式下电流消耗低
- 支持通过VS引脚和EN引脚进行PWM操作
- 可通过外部低功率电阻调节输出电流，并可连接PTC电阻在过热条件下保护LED
- 具有反极性保护和过载保护功能
- 具备欠压检测功能
- 宽温度范围：-40℃ < Tj < 150℃
- 采用带外露散热片的PG-SSOP-14封装
应用领域
- 外部LED照明应用，如尾灯/刹车灯、转向灯、位置灯、侧标志灯等
- 内部LED照明应用，如氛围灯、内部照明和仪表盘照明。
