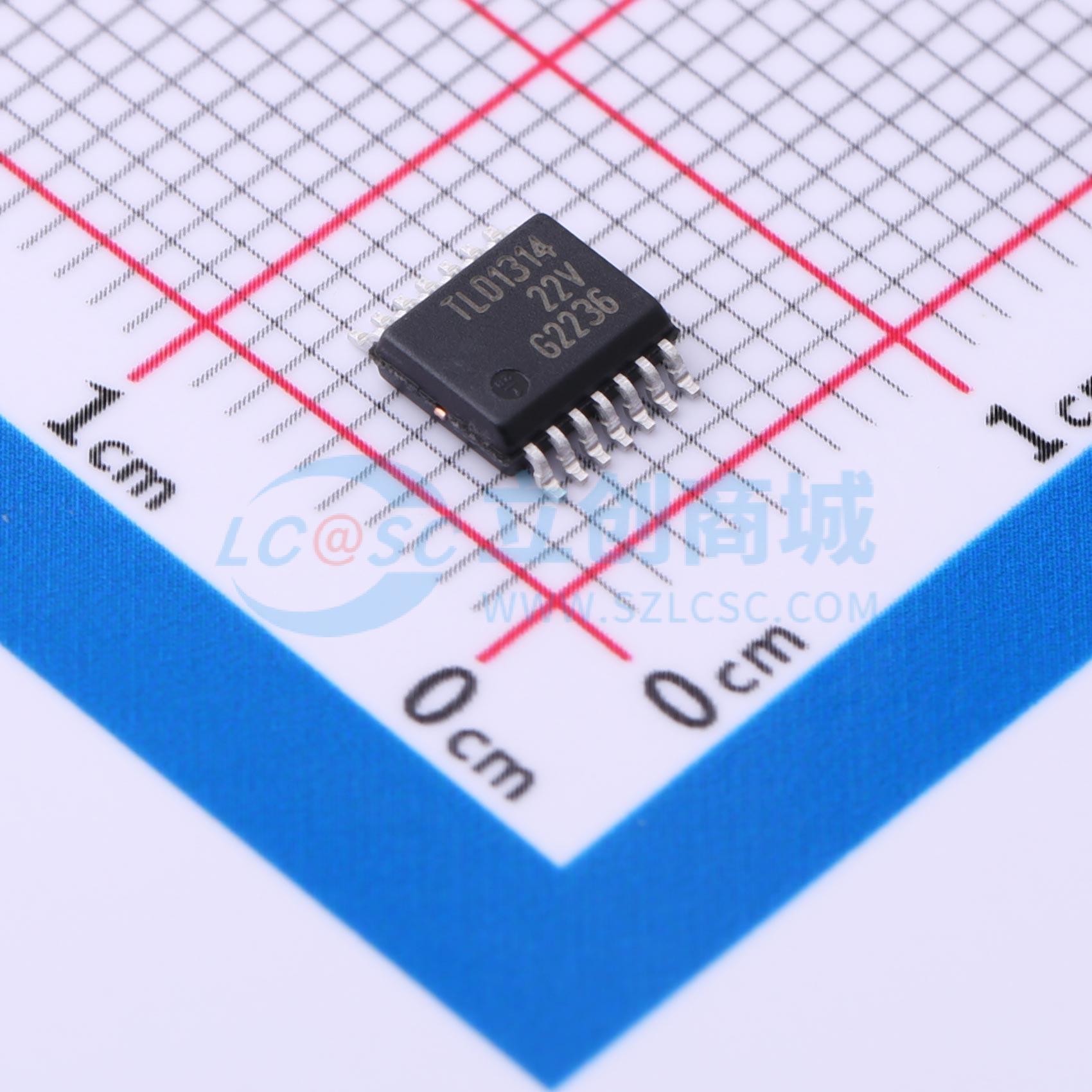

温馨提醒：图片仅供参考，商品以实物为准
TLD1314EL
TLD1314EL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LITIXBasic TLD1314EL 是一种三通道高边驱动 IC，带有集成输出级。它设计用于控制电流高达 120 mA 的 LED。在典型的汽车应用中，该器件能够驱动每串 3 个红色 LED（总共 9 个 LED），电流可达 60 mA，这受到散热方面的限制。输出电流几乎不受负载和电源电压变化的影响。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLD1314EL
- 商品编号
- C539635
- 商品封装
- SSOP-14-EP-150mil
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5.5V~40V | |
| 开关频率 | - | |
| 通道数 | 3 | |
| 输出电流 | 120mA | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 7% |
商品概述
LITIX Basic TLD1314EL是一款带有集成输出级的三通道高端驱动IC。它旨在控制电流高达120 mA的LED。在典型的汽车应用中，该器件能够驱动每条链3个红色LED（总共9个LED），电流高达60 mA，这受散热因素限制。输出电流的控制几乎不受负载和电源电压变化的影响。
商品特性
- 带有集成输出级（电流源）的三通道器件，针对每通道输出电流高达120 mA的LED驱动进行了优化
- 低电流消耗
- 支持通过VS引脚进行PWM操作
- 可通过外部低功率电阻调节输出电流，并可连接PTC电阻，以便在过热条件下保护LED
- 反极性保护和过载保护
- 欠压检测
- 开路负载和接地短路诊断
- 宽温度范围：-40℃ < Tj < 150℃
- 带有外露散热片的PG-SSOP-14封装
应用领域
- 外部LED照明应用，如尾灯/刹车灯、转向指示灯、位置灯、侧标志灯
- 内部LED照明应用，如氛围照明、内部照明和仪表盘照明
