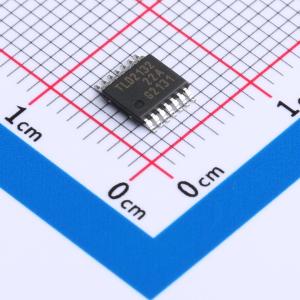

温馨提醒：图片仅供参考，商品以实物为准
TLD2132-1EP
TLD2132-1EP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LITIX Basic+ TLD2132-1EP 是一款单通道高边驱动IC，带有集成输出级。它设计用于控制电流高达240毫安的LED。在典型的汽车应用中，该器件可以驱动3个红色LED，电流可达180毫安甚至更高，除非受到整个系统热特性的限制。实际上，输出电流由外部电阻或参考源控制，独立于负载和电源电压的变化。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLD2132-1EP
- 商品编号
- C539639
- 商品封装
- TSDSO-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5.5V~40V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 240mA | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
LITIX Basic+ TLD2132-1EP 是一款单通道高边驱动IC，带有集成输出级。它设计用于控制电流高达240毫安的LED。在典型的汽车应用中，该器件可以驱动3个红色LED，电流可达180毫安甚至更高，除非受到整个系统热特性的限制。实际上，输出电流由外部电阻或参考源控制，独立于负载和电源电压的变化。
商品特性
- 单通道设备，集成并保护输出级（电流源），优化用于驱动LED作为附加低成本电流源
- 高输出电流（高达240 mA）
- 睡眠模式下极低的电流消耗
- 当通道为“关闭”状态时，极低的输出泄漏
- 故障期间的低电流消耗
- 通过外部低功率电阻控制输出电流
- LITIX Companion直接驱动支持额外的输出电流需求，无需额外组件
- 支持极高精度数字调光
- 智能故障管理：多达16个或更多设备可以共享一个公共错误网络，仅需一个外部电阻
- 反向极性保护允许减少外部组件，并在低电池/输入电压下提高系统性能
- 过载保护
- 宽温度范围：-40℃ < TJ < 150℃
- 通过外部低功率电阻控制输出电流
- 绿色产品（符合RoHS标准）
应用领域
- 具有成本效益的“停止”/ “尾灯”功能实现，每个功能使用共享和独立的LED
- 转向指示灯
- 位置灯、雾灯、后灯和侧标志灯
- 动态灯光功能如擦拭指示器和“欢迎/再见”功能
- 日间行车灯
- 内饰照明功能如环境照明（包括RGB颜色控制）、照明和仪表板照明
- 工业应用和仪器的LED指示器
