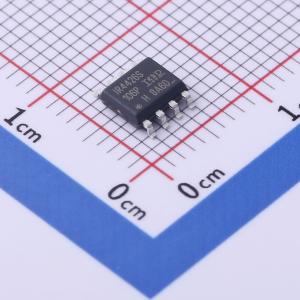

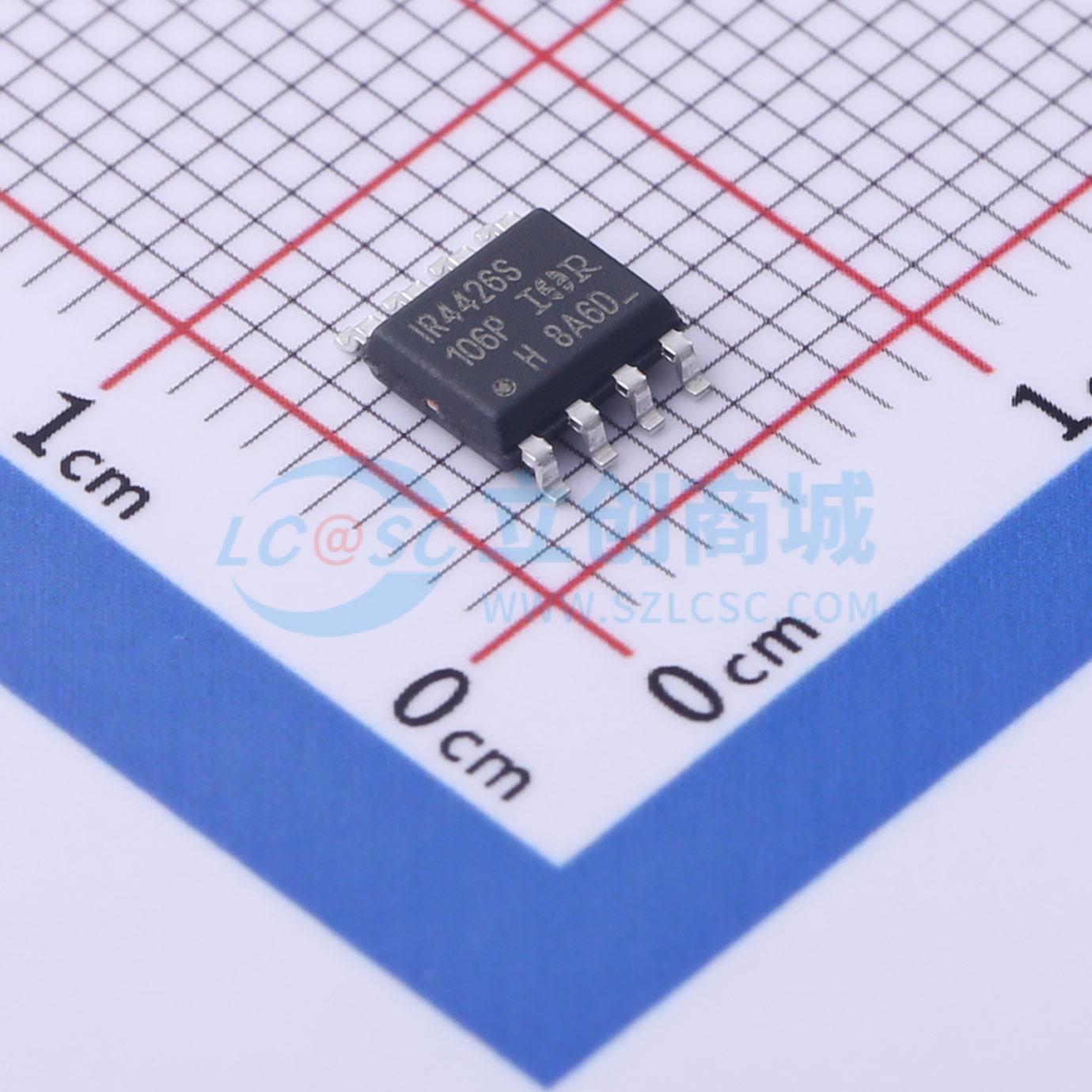

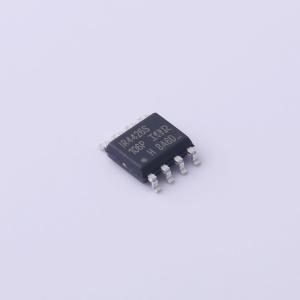

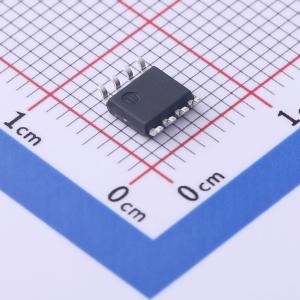

温馨提醒：图片仅供参考，商品以实物为准
IR4426STRPBF
双低侧驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IR4426/IR4427/IR4428 (S) 是一款低压、高速功率 MOSFET 和 IGBT 驱动器。专利抗闩锁 CMOS 技术实现了坚固耐用的单片式结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR4426STRPBF
- 商品编号
- C537737
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.206克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 6V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 85ns | |
| 传播延迟 tpHL | 65ns | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 100uA |
商品概述
IR4426/IR4427/IR4428 (S) 是一款低压、高速功率 MOSFET 和 IGBT 驱动器。专有的抗闩锁 CMOS 技术实现了坚固的单片结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。两个通道之间的传播延迟相匹配。
商品特性
- 栅极驱动电源范围为 6 至 20V
- CMOS 施密特触发输入
- 两个通道的传播延迟相匹配
- 输出与输入反相（IR4426）
- 输出与输入同相（IR4427）
- 输出 A 与输入 A 反相，输出 B 与输入 B 同相（IR4428）
- 也提供无铅版本
