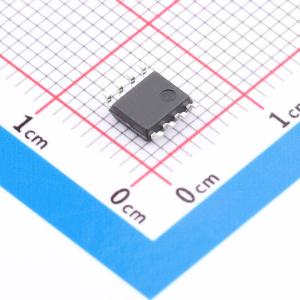

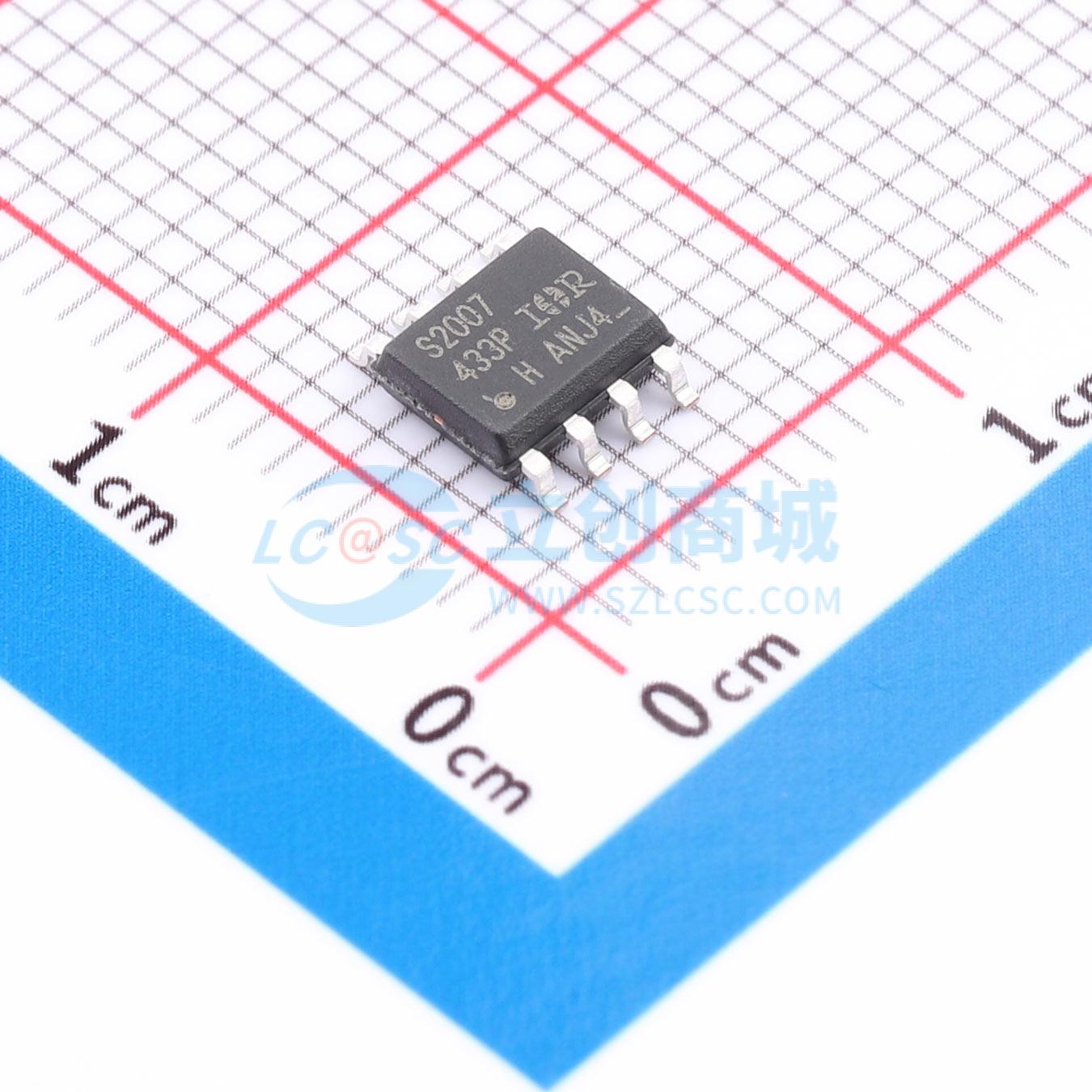

IRS2007STRPBF

200-V 半桥栅极驱动器 IC，带 VCC 和 VBS 欠压锁定

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IRS2007是一款高压、高速功率MOSFET和IGBT驱动器，具有相互关联的高端和低端参考输出通道。专利的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，最低可至3.3 V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的N沟道功率MOSFET或IGBT，最高工作电压可达200 V。传播延迟经过匹配，便于HVIC在高频应用中使用。
品牌名称: Infineon(英飞凌)
商品型号: IRS2007STRPBF
商品编号: C538240
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.004962克(g)

商品参数

商品概述

IRS2007是一款高压、高速功率MOSFET和IGBT驱动器，具有相互关联的高端和低端参考输出通道。专利的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，最低可至3.3 V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的N沟道功率MOSFET或IGBT，最高工作电压可达200 V。传播延迟经过匹配，便于HVIC在高频应用中使用。

商品特性

每通道栅极驱动电源最高可达20 V
VCC、VBS欠压锁定
与3.3 V、5 V、15 V输入逻辑兼容
耐受负瞬态电压
专为自举电源设计
交叉导通预防逻辑
双通道传播延迟匹配
内部设置死区时间
高端输出与HIN输入同相
低端输出与LIN输入反相
工作温度范围：-40℃至125℃
2 kV HBM ESD
符合RoHS标准

应用领域

家电电机驱动
步进电机
伺服驱动器
微型逆变器驱动
通用三相逆变器
轻型电动车辆（电动自行车、电动滑板车、电动玩具）
无线充电
通用电池驱动应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	600mA
	拉电流(IOH)	290mA
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	70ns
	下降时间(tf)	30ns
	传播延迟 tpLH	160ns
	传播延迟 tpHL	150ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃@(Ta)
