温馨提醒：图片仅供参考，商品以实物为准

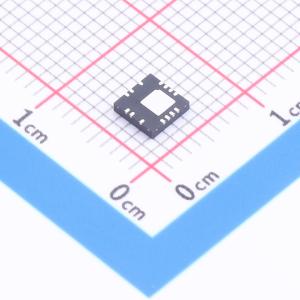

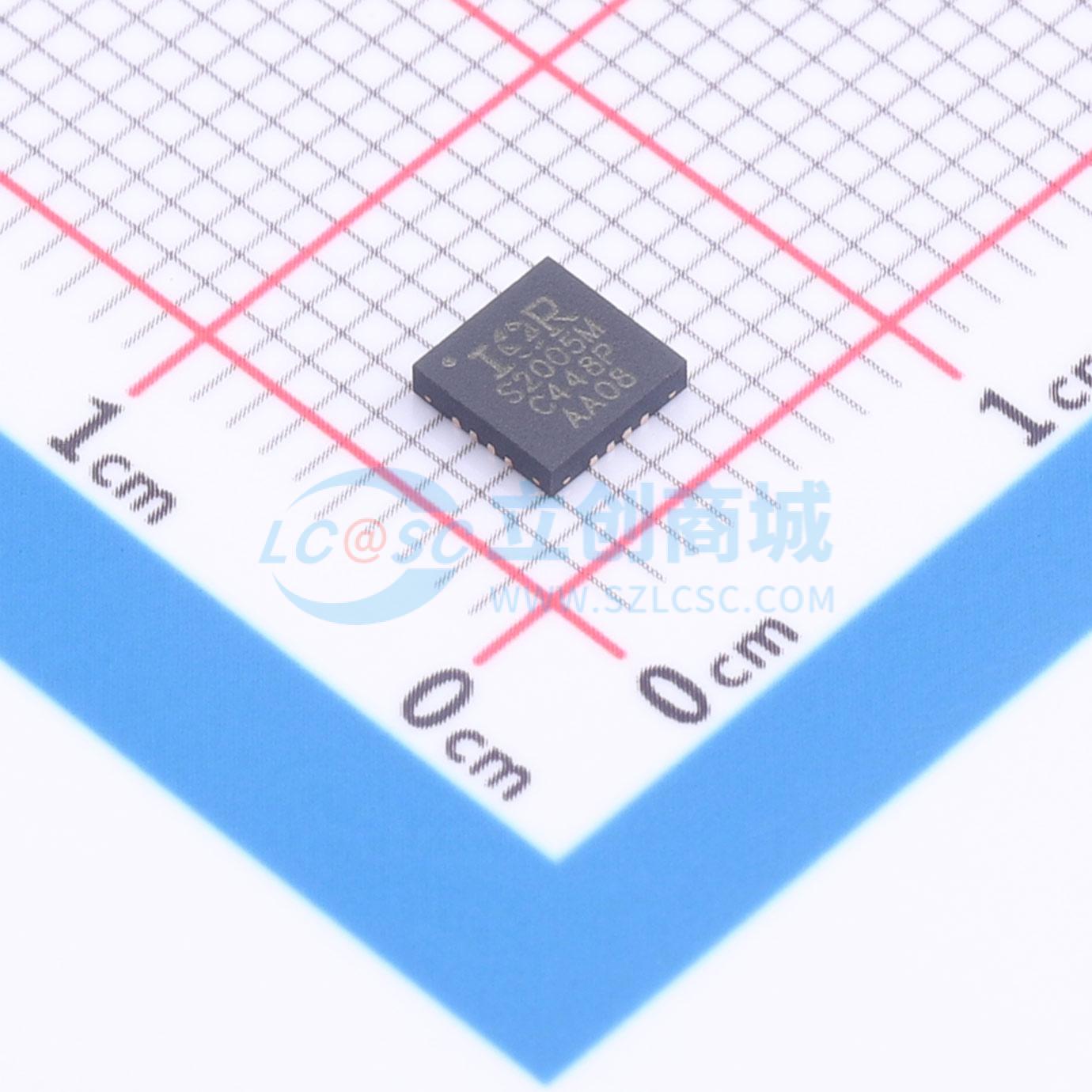

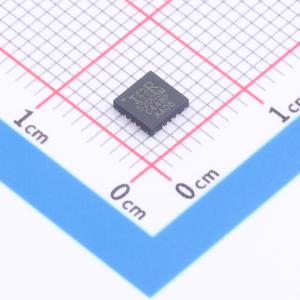

IRS2005MTRPBF
IRS2005MTRPBF
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRS2005MTRPBF
- 商品编号
- C538237
- 商品封装
- MLPQ-14(4x4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 290mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 70ns | |
| 下降时间(tf) | 30ns | |
| 工作温度 | - |
商品概述
IRS2005是一款高压、高速功率MOSFET和IGBT驱动器，具有独立的高端和低端参考输出通道。专有的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，低至3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的N沟道功率MOSFET或IGBT，其工作电压最高可达200V。传播延迟经过匹配，以简化HVIC在高频应用中的使用。
商品特性
- 每通道栅极驱动电源最高可达20V
- VCC、VBS欠压锁定
- 与3.3V、5V、15V输入逻辑兼容
- 耐受负瞬态电压
- 专为自举电源设计
- 匹配的传播延迟
- 输出与输入同相
- 工作温度范围为-40℃至125℃
- 符合RoHS标准
应用领域
- 家电电机驱动器
- 伺服驱动器
- 微型逆变器驱动器
- 通用三相逆变器
