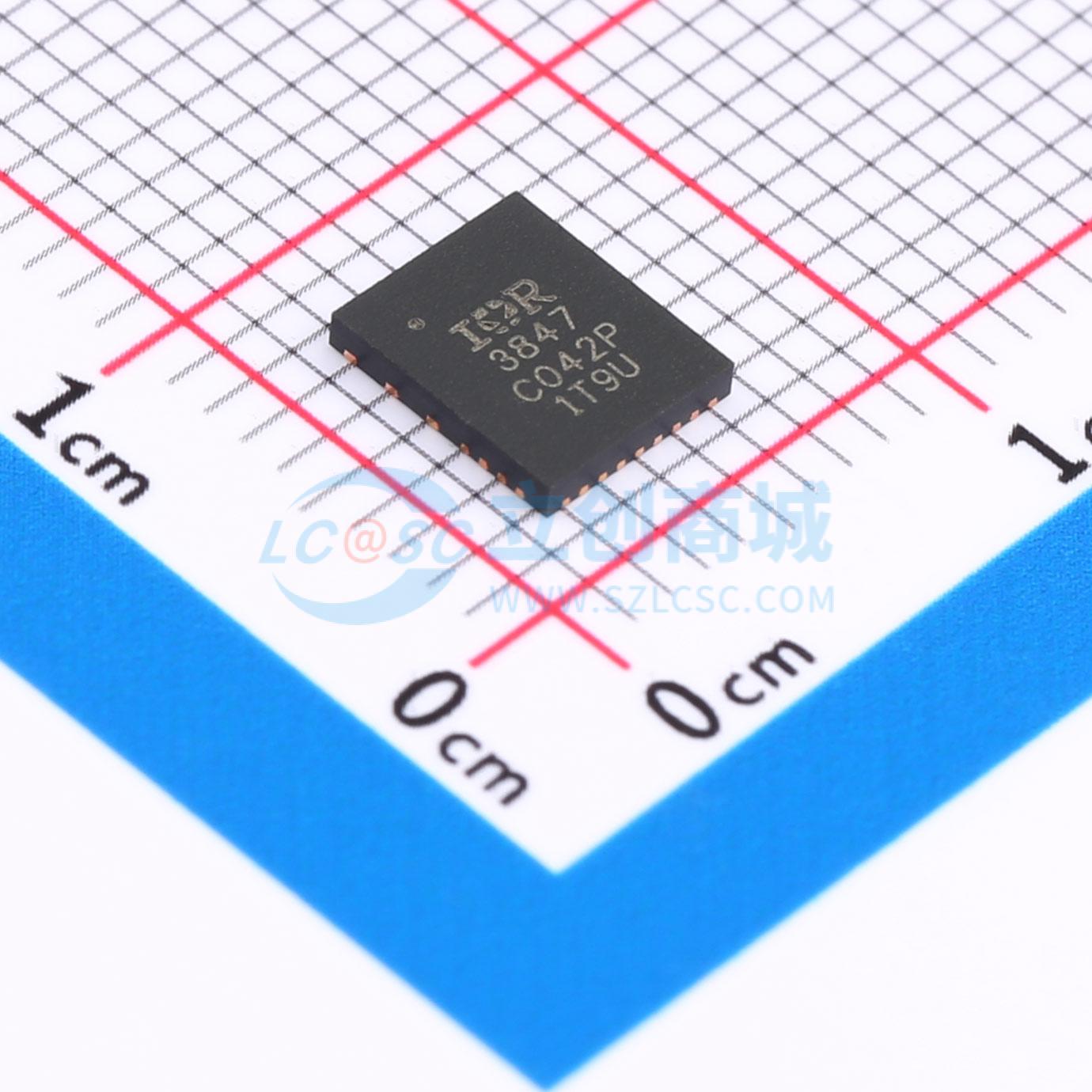

温馨提醒：图片仅供参考，商品以实物为准
IR3847MTRPBF
降压型 25A 1.5V~21V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- IR3847是一款高度集成的DC-DC降压转换器,具有25A的最大输出电流。它支持1.5V到21V的宽输入电压范围,输出电压范围为0.6V到0.86倍输入电压。该器件采用同步整流技术,提供高效率和低静态电流。它还具有多种保护功能,包括过压保护、过流保护和热关断。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR3847MTRPBF
- 商品编号
- C537719
- 商品封装
- PQFN-29-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 1.5V~21V | |
| 输出电压 | - | |
| 输出电流 | 25A | |
| 开关频率 | 300kHz~1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
IR3847 SupIRBuck 是一种易于使用、全集成且高效的直流/直流稳压器。板载的PWM控制器和MOSFET使得IR3847成为一种节省空间的解决方案，为低输出电压和高电流应用提供精确的电源供应。
IR3847是一种多功能调节器，在宽输入和输出电压范围内工作时，可编程设置开关频率和电流限制。开关频率可从300 kHz编程至1.5 MHz，以实现最佳解决方案。
它还具有重要的保护功能，如过电压保护（OVP）、预偏置启动、打嗝电流限制以及热关断，在故障条件下提供必要的系统级安全。
商品特性
- 单5V至21V应用
- 宽输入电压范围从1.5V到21V（外部Vcc）
- 输出电压范围：0.6V至0.86 * Vin，参考电压精度为0.5%
- 增强的线/负载调节与前馈
- 可编程开关频率高达1.5MHz
- 内部数字软启动
- 带有电压监控功能的使能输入
- 具有真差分电压检测的远程检测放大器
- 温度补偿的限流和打嗝模式过流保护
- 智能LDO以提高效率
- 用于tracking应用和sequencing的Vp
- 外部可用的Vref以实现裕量调整
- 平滑时钟的外部同步
- 专用输出电压检测，用于电源正常指示和过压保护，即使在使能信号低时仍保持激活
- 增强的预偏置启动
- 体制动以改善瞬态响应
- 集成MOSFET驱动器和自举二极管
- 热关断
- 封装后修整上升沿死区时间
- 带有tracking的可编程电源正常输出
- 小尺寸5mm x 6mm PQFN
- 工作结温：-40℃ < Tj < 125℃
- 无铅、无卤素且符合RoHS标准
