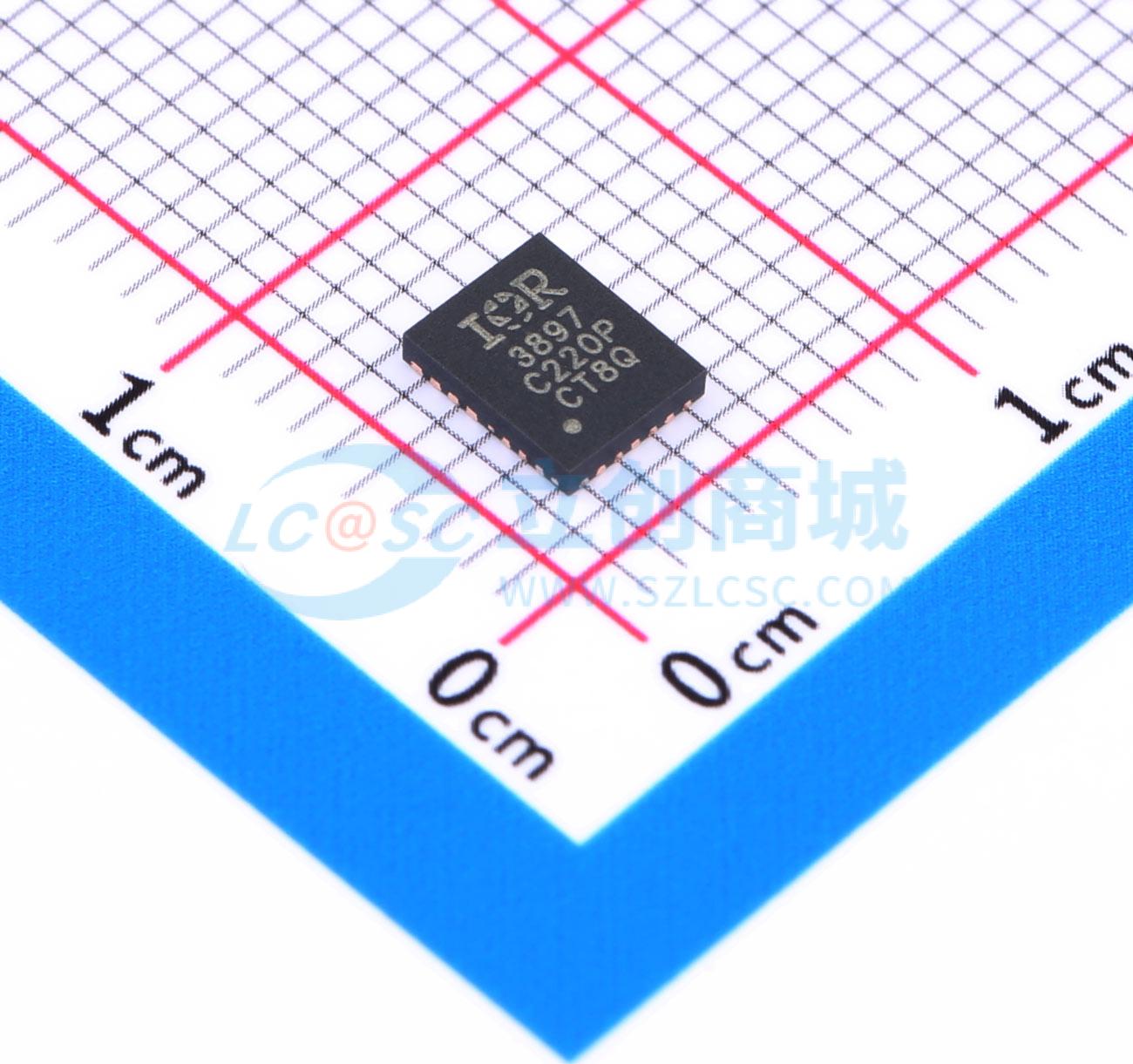

温馨提醒：图片仅供参考，商品以实物为准
IR3897MTRPBF
4A 高度集成的同步降压调节器
SMT扩展库PCB免费打样
- 描述
- IR3897是一款易于使用、高度集成且高效的DC/DC调节器。内置PWM控制器和MOSFET,提供准确的电源传输。适用于5V至21V的应用,具有宽输入电压范围（1.0V至21V）,可编程开关频率高达1.5MHz,内部数字软启动/软停止,增强的线路/负载调节,内置LDO以提高轻载和满载效率。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR3897MTRPBF
- 商品编号
- C537730
- 商品封装
- PQFN-24-EP(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 1V~21V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 300kHz~1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
IR3897 SupIRBuckTM 是一款易于使用、高度集成且高效的 DC/DC 稳压器。板载 PWM 控制器和 MOSFET 使 IR3897 成为节省空间的解决方案，可提供精确的功率传输。 IR3897 是一款多功能稳压器，可在较宽的输入和输出电压范围内工作，同时支持开关频率和内部电流限制的可编程设置。 开关频率可在 300kHz 至 1.5MHz 之间进行编程，以实现最佳解决方案。 它还具备重要的保护功能，如预偏置启动、热补偿电流限制、过压保护和热关断，可在故障情况下提供所需的系统级安全保障。
商品特性
- 单 5V 至 21V 应用
- 外部 Vcc 供电时，输入电压范围为 1.0V 至 21V
- 输出电压范围：0.5V 至 0.86×Vin
- 采用前馈技术，增强了线路/负载调节能力
- 可编程开关频率高达 1.5MHz
- 内部数字软启动/软停止
- 具备电压监测功能的使能输入
- 热补偿电流限制，具备可靠的打嗝模式过流保护
- 智能内部 LDO，提高轻载和满载效率
- 外部同步，时钟平滑
- 增强型预偏置启动
- 精密参考电压（0.5V ± 0.5%），具备裕量调节能力
- 用于跟踪应用的 Vp（源/灌能力 ±4A）
- 集成 MOSFET 驱动器和自举二极管
- 热关断
- 可编程电源正常输出，具备跟踪能力
- 单调启动
- 工作温度：-40℃ < Tj < 125℃
- 小尺寸：4mm x 5mm PQFN
- 无铅、无卤且符合 RoHS 标准
应用领域
- 网络通信应用
- 嵌入式电信系统
- 服务器应用
- 存储应用
- 分布式负载点电源架构
