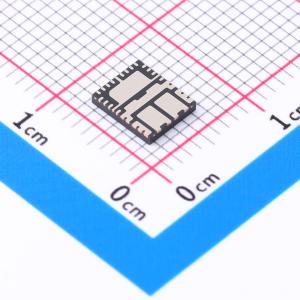

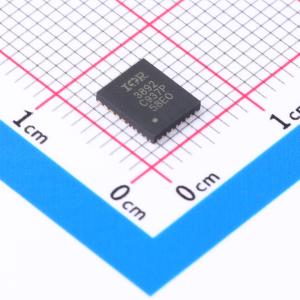

温馨提醒：图片仅供参考，商品以实物为准
IR3892MTRPBF
双路输出，6A/相，高集成度同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IR3892是一款易于使用的高集成度DC/DC调节器,适用于5V到21V的应用。它集成了PWM控制器和MOSFET,提供高效的空间解决方案,能够提供准确的低输出电压。该调节器支持双输出,每相最大输出电流为6A,具有增强的线路和负载调节能力,可编程开关频率高达1.0MHz,内部软启动功能,以及多种保护功能。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR3892MTRPBF
- 商品编号
- C537728
- 商品封装
- PQFN-31-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 1V~21V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
IR3892 SupIRBuck是一款易于使用、高度集成的高效DC/DC稳压器。板载PWM控制器和MOSFET使IR3892成为节省空间的解决方案，可为低输出电压提供精确的功率传输。 IR3892是一款多功能稳压器，可在宽输入和输出电压范围内工作，同时支持开关频率编程和固定电流限制。 开关频率可在300kHz至1.0MHz之间进行编程，以实现最佳解决方案。 它还具备重要的保护功能，如过压保护（OVP）、预偏置启动、打嗝式电流限制和热关断，可在故障条件下提供所需的系统级安全保障。
商品特性
- 单5V至21V应用
- 宽输入电压范围：1V至21V（带外部Vcc）；输出电压范围：0.5V至0.86*PVin
- 双输出，每相6A；通过前馈增强线路/负载调节
- 可编程开关频率高达1.0MHz
- 带电压监测功能的内部数字软启动使能输入
- 热补偿电流限制和打嗝模式过流保护
- 带平滑时钟的外部同步
- 精密参考电压（0.5V±1%）
- 用于排序应用的Seq引脚
- 集成MOSFET、驱动器和自举二极管
- 热关断
- 开环反馈线路保护
- 过压保护
- 交错相位以减少输入电容
- 单调启动
- 工作结温：-40℃ < Tj < 125℃
- 小尺寸5mm x 6mm PQFN封装
- 无铅、无卤且符合RoHS标准
应用领域
- 服务器应用
- 网络通信应用
- 机顶盒应用
- 存储应用
- 嵌入式电信系统
- 分布式负载点电源架构
- 计算机外设电压稳压器
- 通用DC-DC转换器
