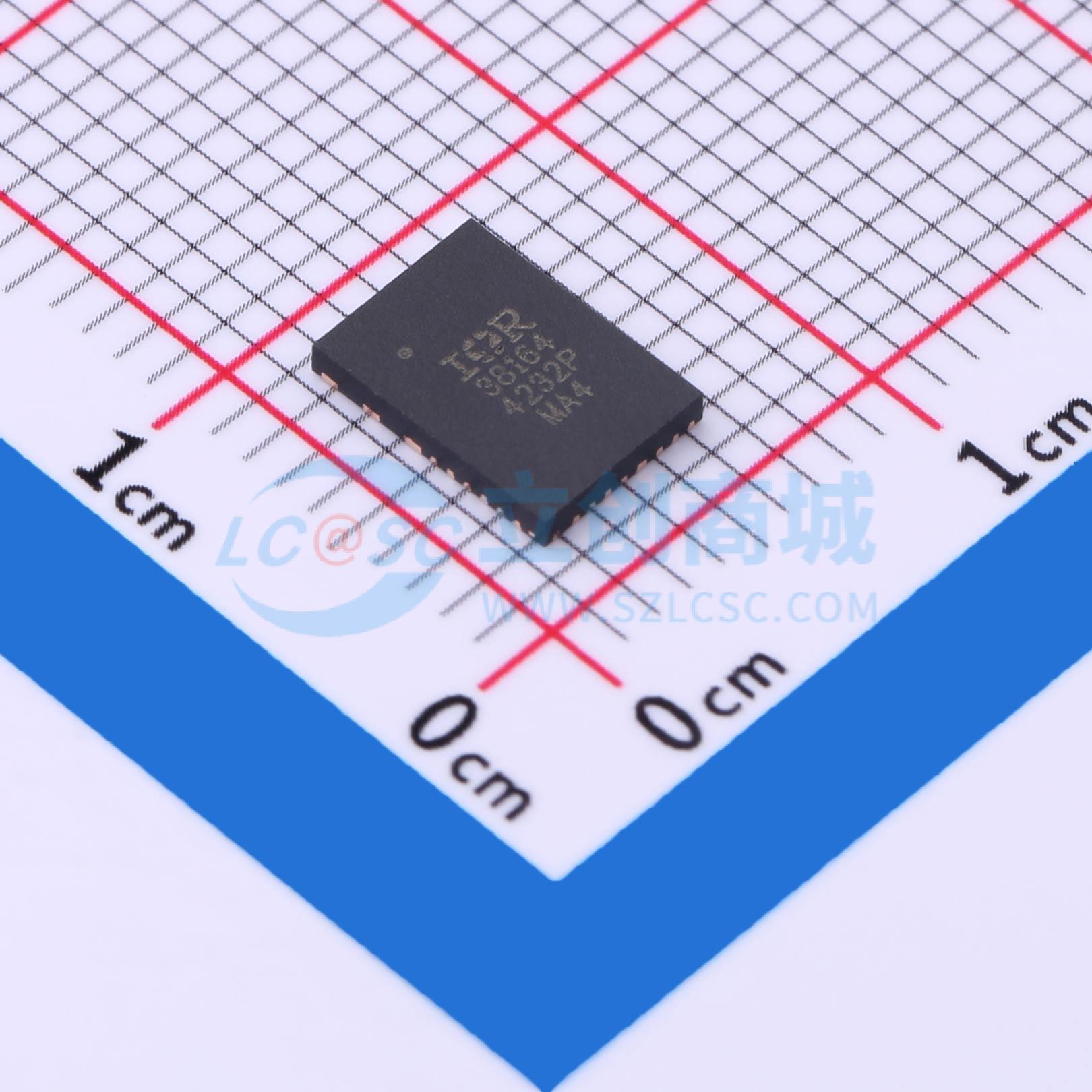

温馨提醒：图片仅供参考，商品以实物为准

IR38164MTRPBF

降压型 30A 1.5V~16V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR38164 OptiMOS™ IPOL是一款易于使用、高度集成且高效的直流-直流稳压器，具备英特尔SVID和I2C/PMBus™接口。片上PWM控制器和共同封装的低占空比优化MOSFET使该器件成为节省空间的解决方案，可为需要英特尔SVID接口的低输出电压和大电流应用提供精确的电源。IR38164可在宽输入范围内工作，支持开关频率、输出电压、故障/警告阈值和故障响应的编程设置，在故障情况下提供灵活性和系统级安全性。开关频率可在500 kHz至1.5 MHz范围内编程，以实现最佳解决方案。片上传感器和ADC与SVID、I2C和PMBus™配合使用，便于监测和报告输入电压、输出电压、输出电流和温度。
品牌名称: Infineon(英飞凌)
商品型号: IR38164MTRPBF
商品编号: C537702
商品封装: QFN-24(5x7)
包装方式: 编带
商品毛重: 1.4克(g)

商品参数

商品概述

IR38164 OptiMOS™ IPOL是一款易于使用、高度集成且高效的直流-直流稳压器，具备英特尔SVID和I2C/PMBus™接口。片上PWM控制器和共同封装的低占空比优化MOSFET使该器件成为节省空间的解决方案，可为需要英特尔SVID接口的低输出电压和大电流应用提供精确的电源。 IR38164可在宽输入范围内工作，支持开关频率、输出电压、故障/警告阈值和故障响应的编程设置，在故障情况下提供灵活性和系统级安全性。开关频率可在500 kHz至1.5 MHz范围内编程，以实现最佳解决方案。片上传感器和ADC与SVID、I2C和PMBus™配合使用，便于监测和报告输入电压、输出电压、输出电流和温度。

商品特性

内部LDO允许单16 V供电
输出电压范围：0.5 V至0.875 * PVin
参考电压精度为0.5%
符合英特尔VR12.5（修订版1.5）、SVID（修订版1.7）和VR13（修订版1.1）标准
采用前馈技术增强线路/负载调节能力
可通过PMBus™将频率编程至最高1.5 MHz
使能输入具备电压监测功能
远程感测放大器具备真差分电压感测功能
快速模式I2C和400 kHz PMBus™接口，用于编程、排序和裕量调节输出电压，以及监测输入电压、输出电压、输出电流和温度
可通过PMBus™配置输入欠压锁定（UVLO）、输出过压保护（OVP）、过流保护（OCP）和热关断的故障阈值
热补偿逐脉冲电流限制和打嗝模式过流保护
专用输出电压感测，用于电源正常指示和过压保护，即使使能信号为低电平也保持有效
增强型预偏置启动
集成MOSFET驱动器和自举二极管
工作结温：-40 ℃ < Tj < 125 ℃
热关断功能
可通过PMBus™编程的电源正常输出
小尺寸5 mm x 7 mm PQFN封装
无铅（符合RoHS标准）
外部电阻允许设置多达16个PMBus™地址

应用领域

专为需要SVID通信的英特尔单相电源轨设计，如VR13HC、VR13和VR12.5等平台上的VCCIO和VCMP。
用于非核心应用的服务器和高端台式机CPU电压调节器（VR）
电信和数据通信应用
分布式负载点电源架构

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.5V~16V
	输出电流	30A
	开关频率	500kHz~1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
