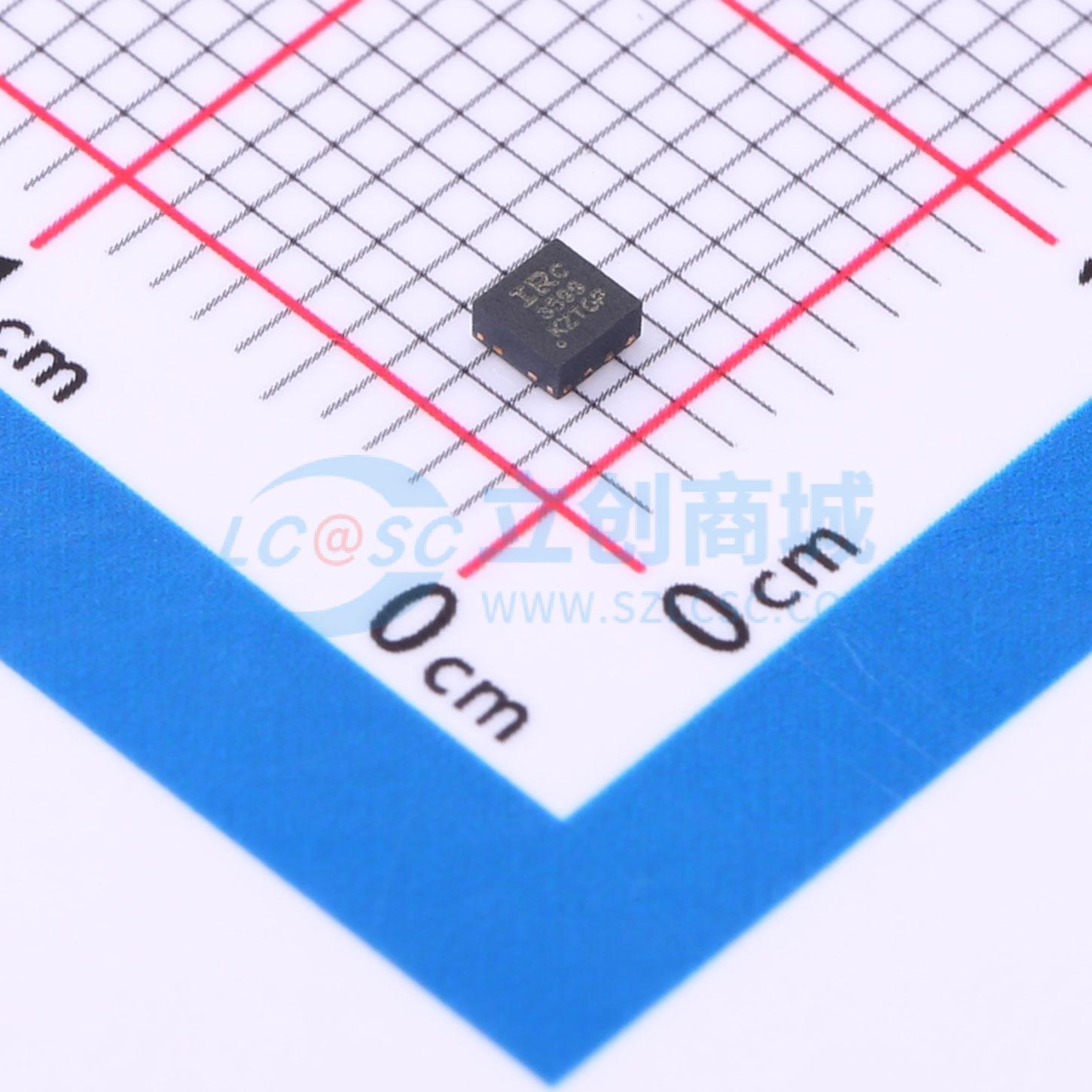

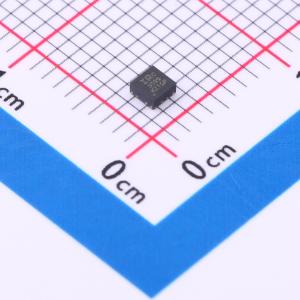

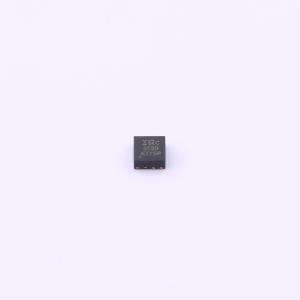

IR3599MTRPBF

IR3599/IR3599A是一款相位倍增器，旨在将控制器的有效最大相位数量加倍或四倍，从而实现一个可控性良好的高相位数量电压调节器。 每个IR3599/IR3599A能够通过一个PWM输入驱动多达四个独立的功率级。IR3599/IR3599A可配置为倍增器逻辑，即一个PWM信号在内部被分割，以驱动两个相位相差180°的功率级，每个功率级的频率为PWM输入频率的一半。IR3599/IR3599A也可配置为四倍器逻辑，即一个PWM信号在内部被分别分割为0°、90°、180°和270°的信号，每个信号的频率为PWM输入频率的1/4。 IR3599A具备专利的IR有源三电平（ATL）PWM输入和输出，设计用于与IR数字多相控制器和IR PowIRstage配合使用。独特的倍增器/四倍器模式ATL三态时序允许电压调节器在负载释放时更快地转换到三态。IR3599具备行业标准的三态PWM输入和输出接口，设计用于与通用多相控制器、驱动器或功率级配合使用。 IR3599/IR3599A是一款相位倍增器，专为高相位数量应用而设计，可减少控制器和驱动器之间的接口信号数量。当配置为倍增器模式时，仅两个PWM输出信号由单个PWM输入控制。倍增器逻辑使两个PWM输出以PWM输入频率的一半交替，从而产生两个相位相反的PWM信号。其余两个PWM输出处于三态。当配置为四倍器模式时，所有四个PWM输出均由单个PWM输入控制。四倍器逻辑将使四个PWM输出分别以0°、90°、180°和270°交替，每个输出的频率为PWM输入频率的1/4。 IR3599A具备专利的IR有源三电平（ATL）PWM输入和输出，设计用于与IR数字多相控制器和IR PowIRstage配合使用。IR3599具备行业标准的三态PWM输入和输出接口，设计用于与通用多相控制器、驱动器或功率级配合使用。 IR3599/IR3599A集成了上电复位功能，确保只有在电源电压足够高以产生1.8V时，设备才会激活。 IR3599/IR3599A由3.3V直流电源供电。内部LDO产生一个1.8V轨，为IR3599A中的PWM输出供电。在初始启动期间，1.8V轨跟随上升的3.3V电源电压，与内部电阻树成比例。在VCC电源电压超过POR上升阈值之前，所有PWM输出均被禁用并处于高阻抗状态。 在正常运行期间，IR3599/IR3599A将持续保持激活状态，直到VCC电源电压降至POR下降阈值以下。 IR3599A由IR数字PWM控制器提供的专利有源三电平（ATL）PWM控制信号驱动，并将ATL PWM信号传输到后续的功率级。在正常运行期间，PWM输入信号在0V和1.8V之间摆动，生成的PWM输出信号也在0V和1.8V之间摆动。当PWM输入信号超过三电平高阈值时，将进入三态操作。

• 3.3V电源电压
• 可通过单个PWM输入将相位倍增器配置为倍增器或四倍器
• 能够产生200kHz - 800kHz的高输出开关频率
• 用于功率级关断的三态PWM输入和输出
• 每个IR3599/IR3599A能够通过一个PWM输入驱动多达四个独立的功率级
• VCC上电复位双扁平无引脚（DFN）封装
• IR3599A具备专利的IR有源三电平（ATL）PWM输入和输出，设计用于与IR数字多相控制器和IR PowIRstage配合使用。IR3599具备行业标准的三态PWM输入和输出接口，设计用于与通用多相控制器、驱动器或功率级配合使用
• IR3599/IR3599A集成了上电复位功能，确保只有在电源电压超过一定的最小工作阈值后，设备才会激活

• 服务器和台式计算机
• 高相位数量和相位削减应用
• 高频高效VRM
