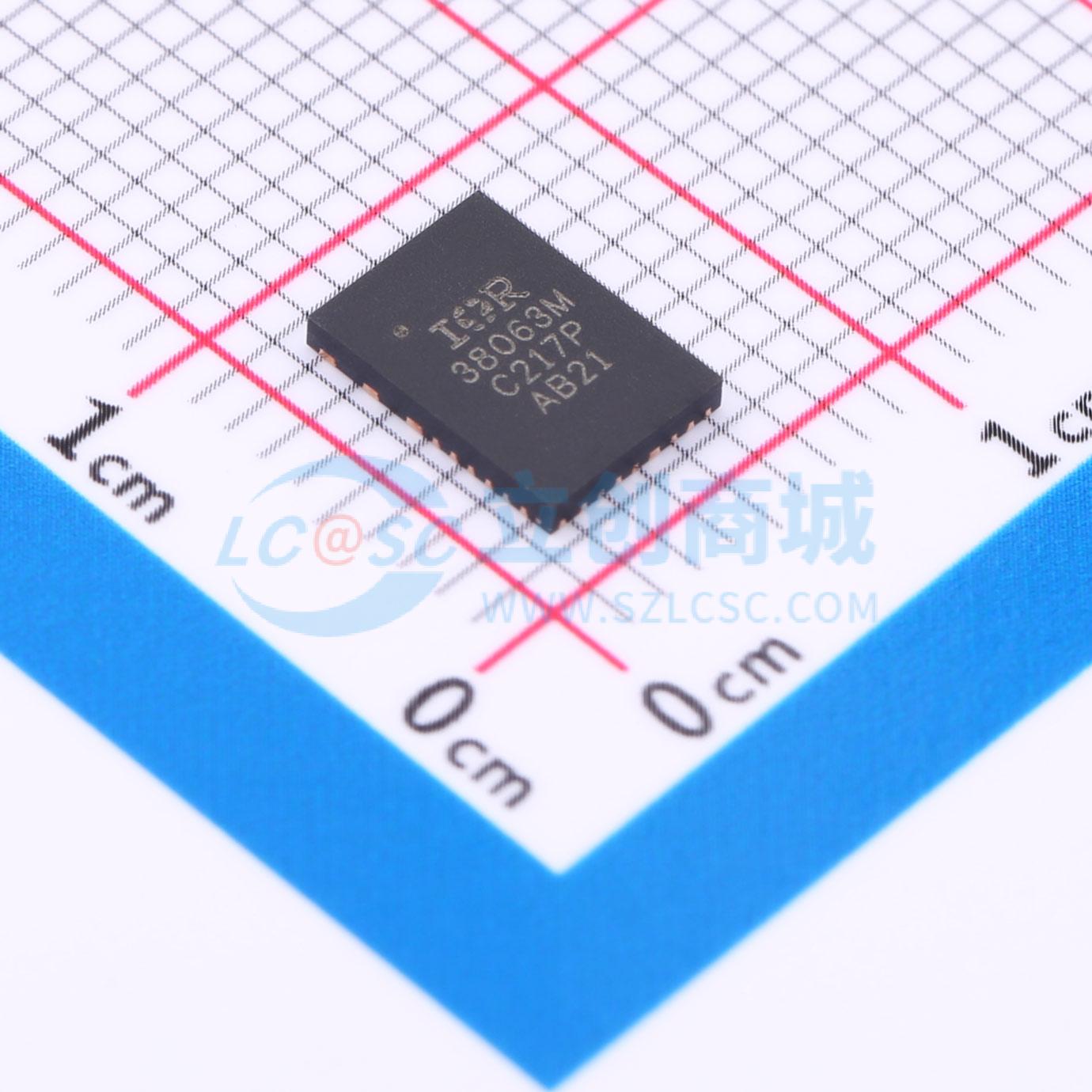

温馨提醒：图片仅供参考，商品以实物为准

IR38063MTRPBF

25A单输入电压，带PMBus接口的同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR38063 PMBus SuplRBuck™ 是一款易于使用、高度集成且高效的 DC/DC 稳压器，具备 I2C/PMBus 接口。板载 PWM 控制器和 MOSFET 使 IR38063 成为节省空间的解决方案，能为低输出电压和大电流应用提供精准的功率传输。IR38063 可通过 PMBus 进行全面配置，配置信息存储于内部存储器中
品牌名称: Infineon(英飞凌)
商品型号: IR38063MTRPBF
商品编号: C537700
商品封装: PQFN-34L(5x7)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

IR38063是一款25A同步降压稳压器，具备可选数字接口和外部补偿的快速模拟PWM电压模式控制方案，可在各种应用中提供良好的抗噪性和快速动态响应。同时，启用数字PMBus接口可实现输出设置、故障功能以及遥测的完全可配置性。开关频率可编程至1.5MHz，能够在尺寸和性能方面优化设计。 IR38063可通过两个外部电阻或通过PMBus命令以数字方式将输出电压精确调节至0.5V至0.875*PVin。IR38063采用内部偏置电源（LDO）工作，典型值为5.2V，这使其能够单电源工作。该LDO的输出通过Vcc引脚引出，可用一个10μF去耦电容连接到系统电源地。Vcc引脚也可连接到Vin引脚，还可使用4.5V至5.5V的外部Vcc电源，从而使工作总线电压（PVin）范围得以扩展。

商品特性

内部LDO支持单21V工作
输出电压范围：0.5V至0.875*PVin
参考电压精度达0.5%
使用Rt/Sync引脚或PMBus可将开关频率编程至最高1.5MHz
具备预偏置启动功能的内部软启动
带电压监测功能的使能输入；带真差分电压感应的远程感应放大器
快速模式I2C和400kHz PMBus接口
支持排序和跟踪
可选模拟模式或数字模式；66条PMBus命令用于配置、控制、故障保护和遥测。带可配置过流响应的热补偿电流限制
可选轻载效率模式
具备平滑时钟的外部同步功能
专用输出电压感应保护，即使使能信号为低电平也保持有效
集成MOSFET和自举二极管
工作结温：-40℃ < Tj < 125℃
小尺寸5mmx7mm PQFN封装
无铅（符合RoHS标准）

应用领域

服务器应用
网络通信应用
嵌入式电信系统
分布式负载点架构

数据手册PDF

放大查看下载PDF

优惠活动

5.2折起

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5.5V~21V
	输出电压	-
	输出电流	25A
	开关频率	306kHz~1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	39mA
	开关管(内置/外置)	内置
	输出类型	可调
