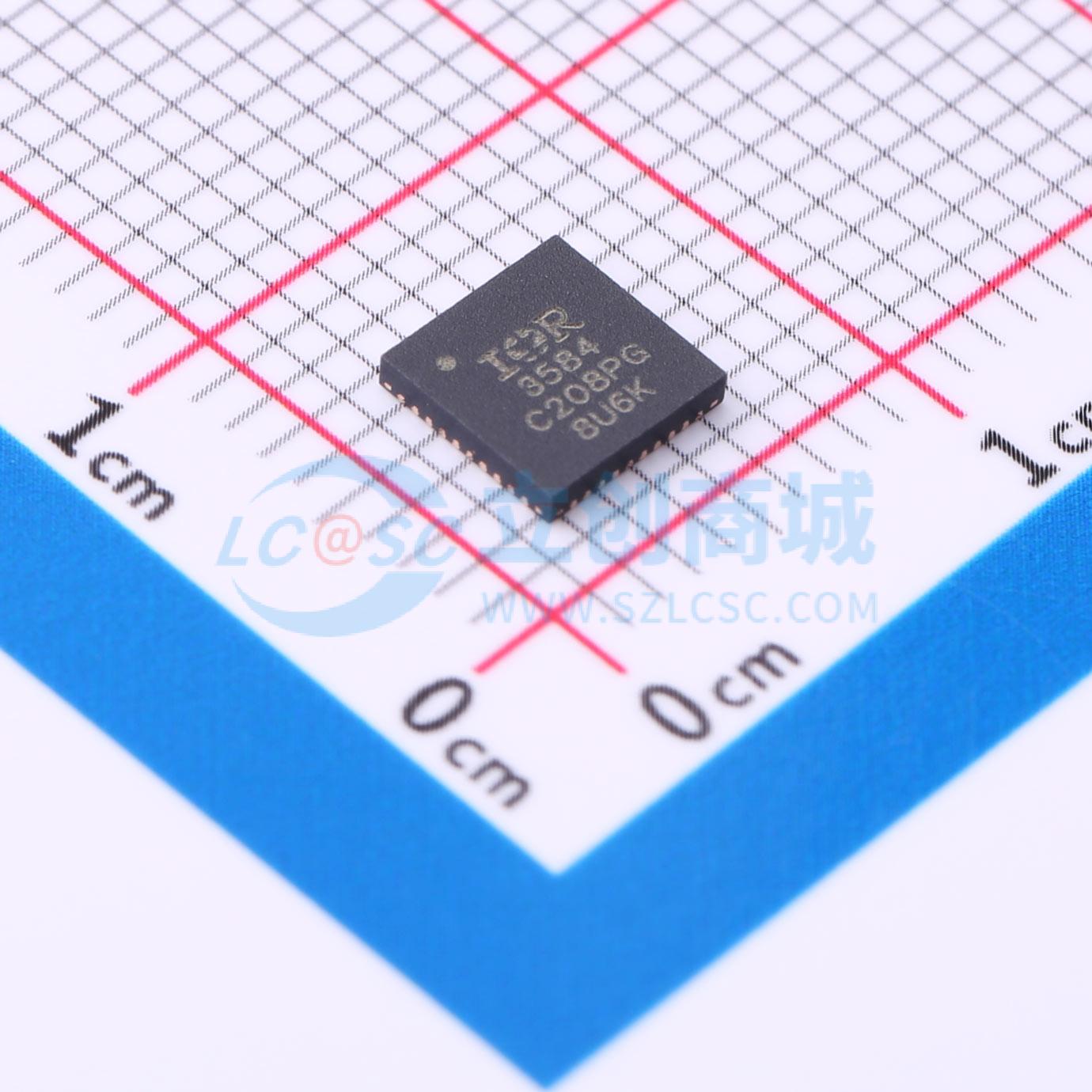

温馨提醒：图片仅供参考，商品以实物为准
IR3584MTRPBF
降压型
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- IR3584 是一款双环路数字多相降压 PWM 控制器,设计用于 CPU 电压调节,完全符合 Intel VR12 和 VR12.5 Rev 1.3 规范。它包括动态相位控制、自动功率状态切换和自适应瞬态算法等功能,以提高效率和降低成本。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR3584MTRPBF
- 商品编号
- C537682
- 商品封装
- QFN-40-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
IR3584是一款双环数字多相降压控制器，专为CPU电压调节而设计，完全符合英特尔VR12标准，并符合VR12.5 Rev 1.3 PWM规范。 IR3584采用了国际整流器公司（IR）的效率优化技术，能在整个负载范围内以最低成本实现卓越的效率。IR的动态相位控制可根据负载电流增加或减少相位。IR3584可配置为自动或通过指令进入1相或2相运行以及有源二极管仿真模式。 基于专有的非线性数字PWM算法，IR独特的自适应瞬态算法（ATA）可最大限度减少输出大容量电容。 IR3584的PMBus和I2C总线接口均有127个可能的地址值。可使用IR数字电源设计中心（DPDC）图形用户界面轻松定义器件配置，并将其存储在片上非易失性存储器（NVM）中。这减少了外部元件并缩小了封装尺寸。 IR3584提供全面的过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、过温保护（OTP）和CAT FLT故障保护，并且在使用IR powIRstage时，可实现基于热敏电阻的温度感应或逐相温度报告。该控制器可与Rdson电流检测PowIRstages或DCR电流检测配合使用。
商品特性
- 超低静态功耗双输出4+1相PWM控制器
- 支持英特尔VR12、VR12.5和内存VR模式
- 支持超频和游戏模式
- 支持PVI GPU VR模式
- 每相开关频率从194KHz到2MHz，共56档可调
- IR效率优化特性，包括动态相位控制和自动电源状态切换
- 可编程轻载1相或2相运行，以及极轻载有源二极管仿真
- 双环均采用IR自适应瞬态算法（ATA），可最大限度减少输出大容量电容和系统成本
- 带PID系数自动缩放的自动相位检测
- 故障保护：过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、过温保护（OTP）、CAT FLT
- I2C/SMBus/PMBus系统接口，用于双环温度、电压、电流和功率遥测数据的报告
- 集成电荷泵的多次编程（MTP），便于进行非易失性编程
- 与3.3V三态驱动器和IR ATL模式驱动器兼容
- 3.3V供电电压；环境工作温度范围为-40℃至85℃
应用领域
- 基于英特尔VR12和VR12.5的系统
- 服务器和高端台式机CPU电压调节器
- 高性能图形处理器
