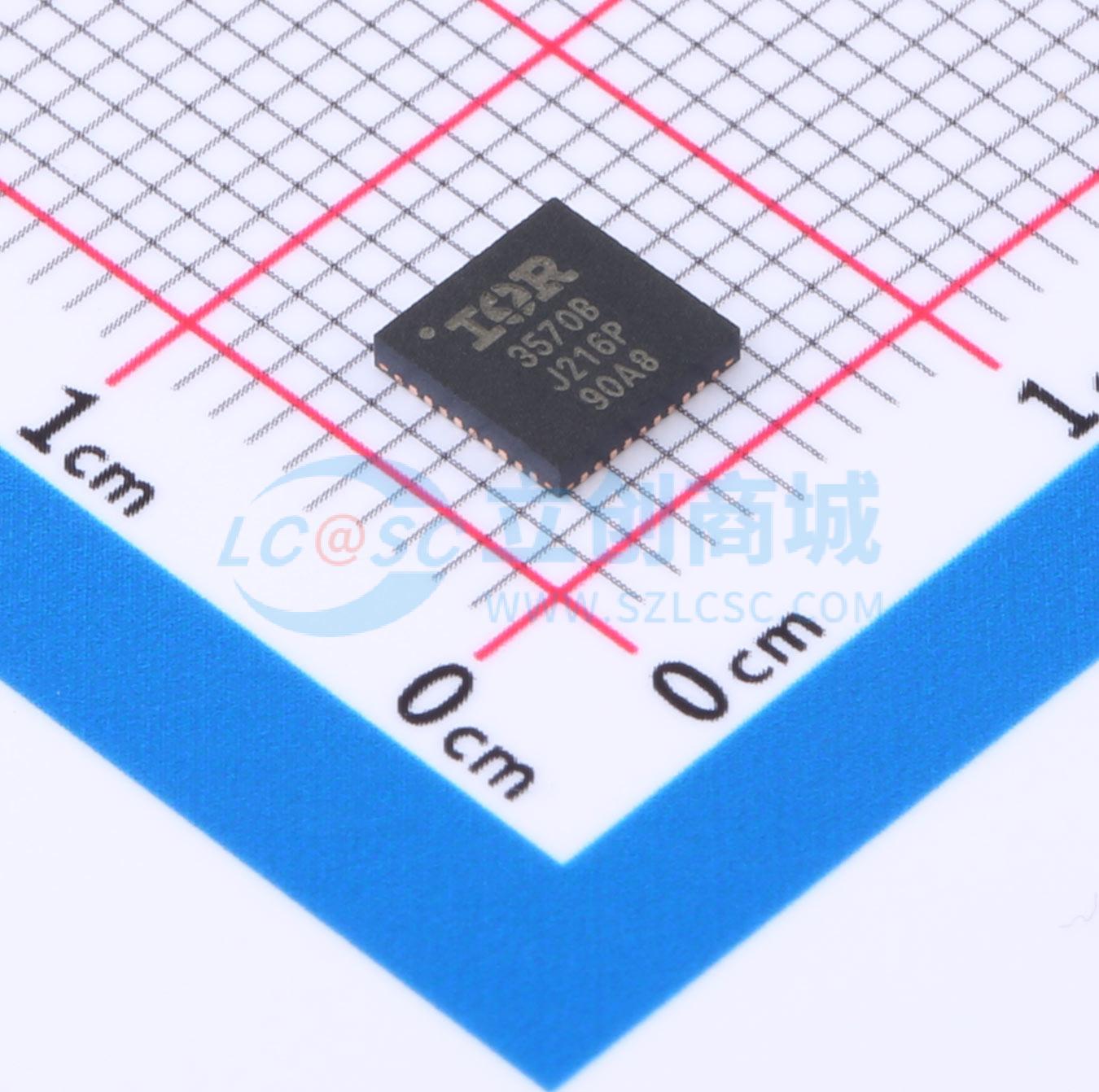

温馨提醒：图片仅供参考，商品以实物为准

IR3570BMTRPBF

双输出数字多相控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR3564B/70B是一款双环数字多相降压控制器，专为CPU电压调节设计，完全符合AMD SVI1 & SVI2 Rev 1.06和Intel VR12 Rev 1.5 PWM规范以及VR12.5 Rev 1.3 PWM规范。IR3564B/70B包含了IR的效率塑形技术，在整个负载范围内以最低成本提供卓越的效率。IR的动态相位控制根据负载电流增加或减少活动相位，并可以配置为自动或通过命令进入单相操作和二极管仿真模式。基于专有的非线性数字PWM算法，IR独特的自适应瞬态算法（ATA）最小化了输出大容量电容，而多次可编程（MTP）存储节省了引脚并实现了小封装尺寸。使用IR数字电源设计中心（DPDC）图形用户界面可以轻松定义设备配置和故障参数，并将其存储在片上MTP中。IR3564B/70B提供了广泛的过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）和过温保护（OTP）故障保护功能，并包括基于热敏电阻的温度感应与VRHOT信号。IR3564B/70B包含了许多特性，如寄存器诊断以加快设计周期和平台差异化，简化了VRD设计，并通过“设置即忘”方法实现最快的上市时间（TTM）。
品牌名称: Infineon(英飞凌)
商品型号: IR3570BMTRPBF
商品编号: C537675
商品封装: QFN-40-EP(5x5)
包装方式: 管装
商品毛重: 0.1克(g)

商品参数

商品概述

IR3564B/70B是一款双环数字多相降压控制器，专为CPU电压调节而设计，完全符合AMD SVI1和SVI2 Rev 1.06以及英特尔VR12 Rev 1.5 PWM规范和VR12.5 Rev 1.3 PWM规范。 IR3564B/70B采用了国际整流器公司（IR）的效率优化技术，能在整个负载范围内以最低成本实现卓越的效率。IR的动态相位控制可根据负载电流增加或减少有效相位，并且可以配置为自动或通过命令进入单相运行和二极管仿真模式。基于专有的非线性数字PWM算法，IR独特的自适应瞬态算法（ATA）可最大限度减少输出大容量电容器的使用，多次可编程（MTP）存储器节省引脚并实现小封装尺寸。使用IR数字电源设计中心（DPDC）图形用户界面（GUI）可轻松定义器件配置和故障参数，并将其存储在片上MTP中。 IR3564B/70B提供广泛的过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）和过温保护（OTP）功能，并包括基于热敏电阻的温度感应和VRHOT信号。 IR3564B/70B具备众多特性，如用于快速设计周期和平台差异化的寄存器诊断功能，简化了电压调节模块（VRD）设计，并通过“设置后无需再调整”的方法实现最快的产品上市时间（TTM）。

商品特性

双输出4+1和3+2相PWM控制器
业内最简易的布局和最少的引脚
完全支持具有双过流保护的AMD SVI1和SVI2以及英特尔VR12和VR12.5
符合VR12.5 Rev 1.3规范，要求SVID寄存器15h具有小于200微秒的滤波器
超频和游戏模式
每相开关频率从200kHz到2MHz
IR效率优化特性，包括动态相位控制和自动电源状态切换
双环均采用IR自适应瞬态算法（ATA），最大限度减少输出大容量电容器和系统成本
带自动补偿的自动相位检测
每环故障保护：过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、过温保护（OTP）
I2C/SMBus/PMBus系统接口，用于双环温度、电压、电流和功率的遥测
集成电荷泵的多次编程（MTP），便于进行自定义配置
与IR ATL和3.3V三态驱动器兼容
3.3V供电电压；-40℃至85℃环境工作温度
无铅、无卤素、符合RoHS标准，5x5mm、40引脚、0.4mm间距QFN封装

应用领域

基于AMD SVI1和SVI2、英特尔VR12和VR12.5的系统
台式机和笔记本电脑CPU电压调节模块（VR）
GPU和内存电压调节模块（VR）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V
	输出电压	-
	输出电流	-
	开关频率	200kHz~2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
