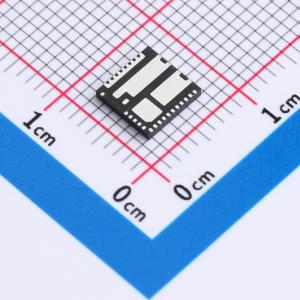

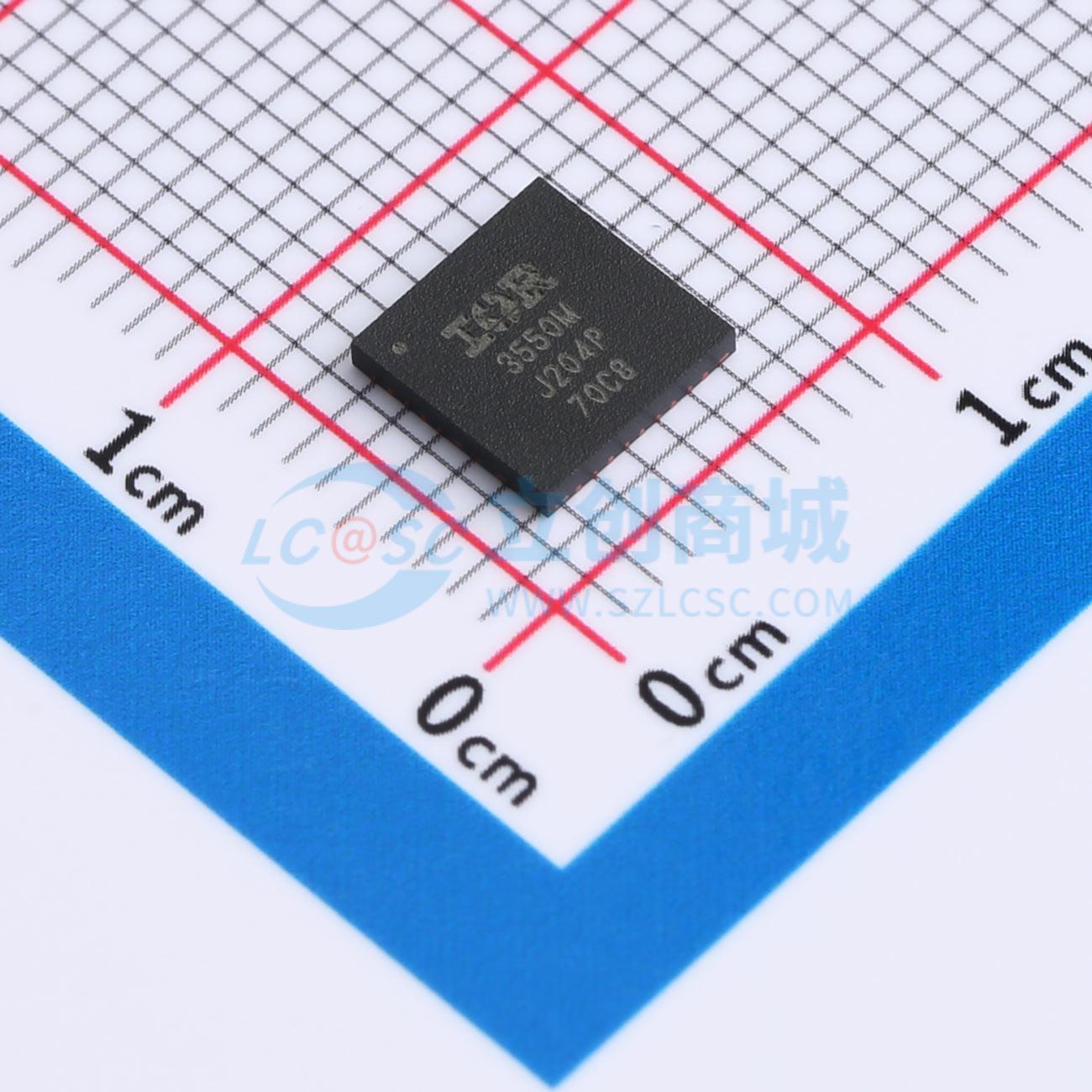

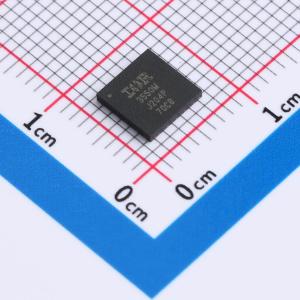

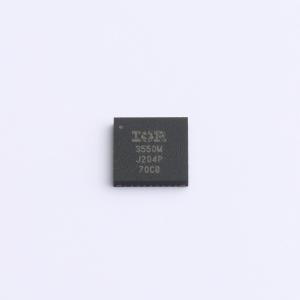

温馨提醒：图片仅供参考，商品以实物为准

IR3550MTRPBF

60A集成PowlRstage

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR3550集成PowIRstage®是一款同步降压栅极驱动器，与一个控制MOSFET和一个集成肖特基二极管的同步MOSFET共同封装。它在内部针对PCB布局、热传递和驱动器/MOSFET时序进行了优化。定制设计的栅极驱动器和MOSFET组合，可在前沿CPU、GPU和DDR内存设计所需的较低输出电压下实现更高效率
品牌名称: Infineon(英飞凌)
商品型号: IR3550MTRPBF
商品编号: C537667
商品封装: PQFN-32(6x6)
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

商品概述

IR3550集成PowIRstage®是一款同步降压栅极驱动器，与控制MOSFET和集成肖特基二极管的同步MOSFET共同封装。它在内部针对PCB布局、热传递和驱动器/MOSFET时序进行了优化。定制设计的栅极驱动器和MOSFET组合，可在前沿CPU、GPU和DDR内存设计所需的较低输出电压下实现更高效率。高达1.0MHz的开关频率可实现高性能瞬态响应，在保持行业领先效率的同时，允许输出电感以及输入和输出电容小型化。IR3550卓越的效率可实现最小尺寸和更低的解决方案成本。IR3550的PCB占位面积与IR3551（50A）和IR3553（40A）兼容。与同类最佳的基于控制器的电感DCR感测方法相比，集成电流感测放大器可实现卓越的电流感测精度和信噪比。 IR3550集成了Body-Braking®功能，可减少输出电容。IR3550中的同步二极管仿真模式消除了PWM控制器的零电流检测负担，并提高了系统轻载效率。 IR3550专门针对服务器应用中的CPU核心电源输送进行了优化。满足服务器市场严格要求的能力也使IR3550非常适合为GPU和DDR内存设计以及其他大电流应用供电。

商品特性

在1.2V时峰值效率高达95%
集成驱动器、控制MOSFET、同步MOSFET和肖特基二极管
输入电压（VIN）工作范围高达15V
输出电压范围从0.25V到Vcc - 2.5V，若不使用内部电流感测放大器则可达5.5V
输出电流能力为60A直流
工作频率高达1.0MHz
集成电流感测放大器
VCC欠压锁定
热标志
Body-Braking®负载瞬态支持
二极管仿真高效模式
与3.3V PWM逻辑兼容且VCC耐压
符合英特尔DrMOS V4.0标准
PCB占位面积与IR3551和IR3553兼容
高效双面散热
6mm x 6mm x 0.9mm小型PQFN封装
无铅且符合RoHS标准的封装

应用领域

CPU、GPU和DDR内存阵列的电压调节器
大电流、薄型DC-DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET
	工作电压	4.5V~7V
	特性	欠压保护(UVP)；过热保护(OPT)

	属性	参数值
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.5V
	输入低电平(VIL)	800mV
	静态电流(Iq)	8mA
