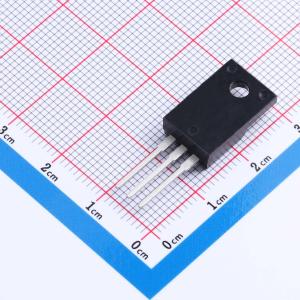

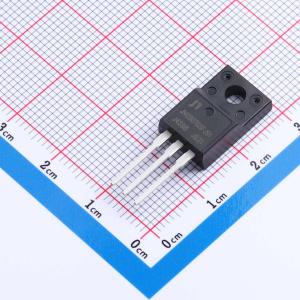

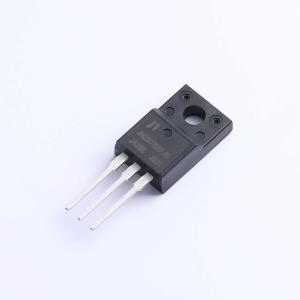

温馨提醒：图片仅供参考，商品以实物为准
JNG30T65FJS1
650V 60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：650V，30A。 VCE(sat)(typ)= 1.7V @ VGE = 15V，IC = 30A。 高耐用性。 10μs短路能力。 电机控制效率高。 并联运行时均流性能出色。应用：家用电器。 电机驱动
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- JNG30T65FJS1
- 商品编号
- C51484254
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 2.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 60A | |
| 耗散功率(Pd) | 50W | |
| 输出电容(Coes) | 100pF | |
| 正向脉冲电流(Ifm) | 80A | |
| 集射极饱和电压(VCE(sat)) | 1.7V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 5.2V@1mA | |
| 栅极电荷量(Qg) | 103nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.978nF | |
| 开启延迟时间(Td(on)) | 30ns | |
| 关断延迟时间(Td(off)) | 151ns | |
| 导通损耗(Eon) | 950uJ | |
| 关断损耗(Eoff) | 600uJ | |
| 反向恢复时间(Trr) | 105ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 23pF |
