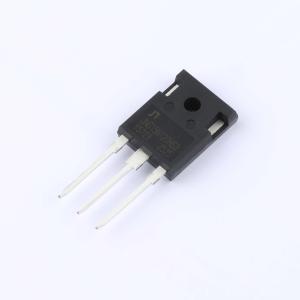

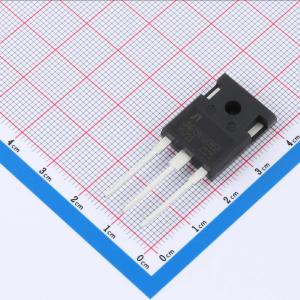

温馨提醒：图片仅供参考，商品以实物为准
JNG15N120HS2
1.2kV 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NPT IGBTs 为 IH（感应加热）、UPS、通用逆变器和其他软开关应用等提供更低的损耗和更高的能源效率。
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- JNG15N120HS2
- 商品编号
- C51484263
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 30A | |
| 耗散功率(Pd) | 180W | |
| 输出电容(Coes) | 180pF | |
| 正向脉冲电流(Ifm) | 45A | |
| 集射极饱和电压(VCE(sat)) | 2.7V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 550pF | |
| 开启延迟时间(Td(on)) | 30ns | |
| 关断延迟时间(Td(off)) | 135ns | |
| 导通损耗(Eon) | 1.3mJ | |
| 关断损耗(Eoff) | 900uJ | |
| 反向恢复时间(Trr) | 240ns | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 110pF |
