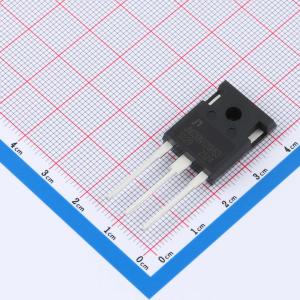

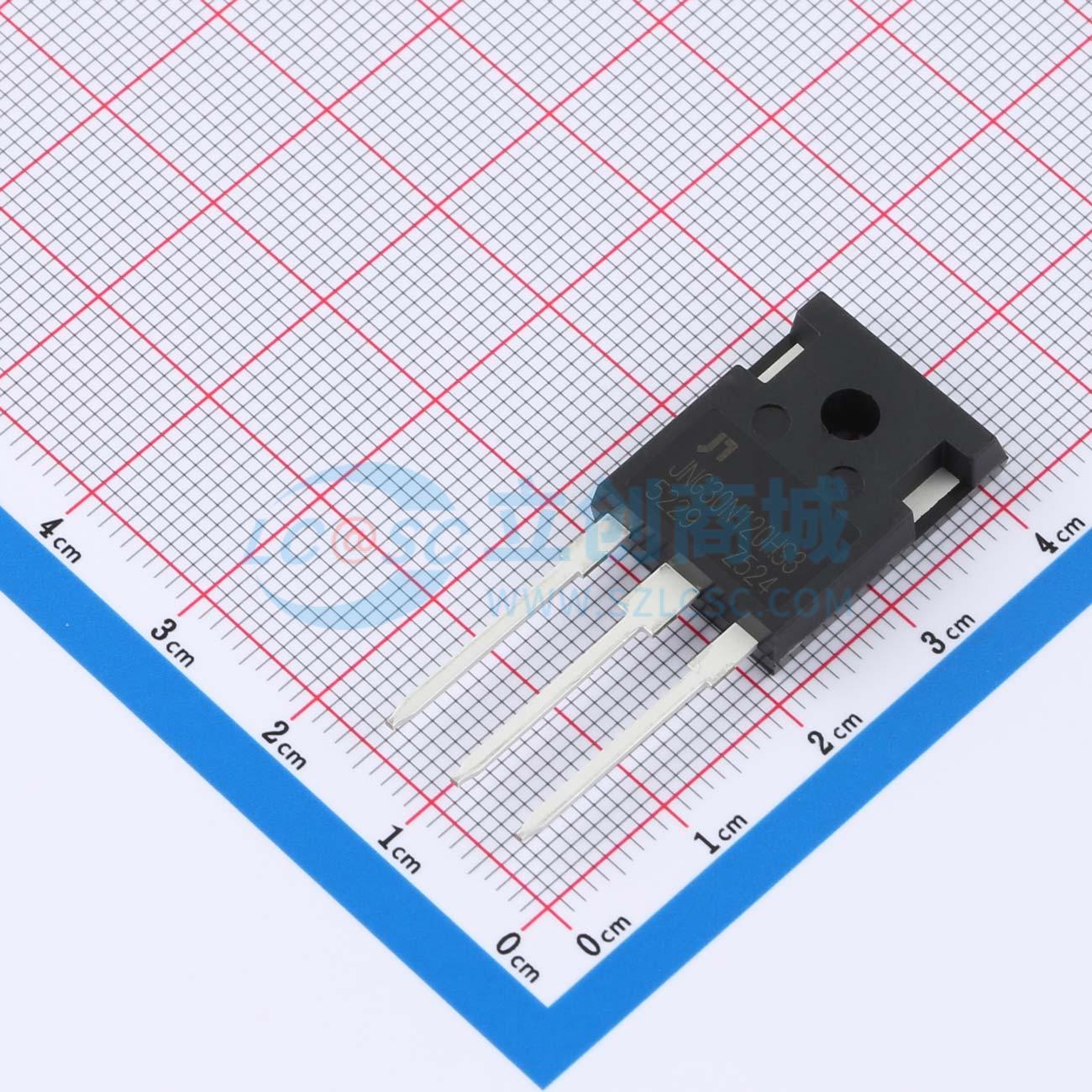

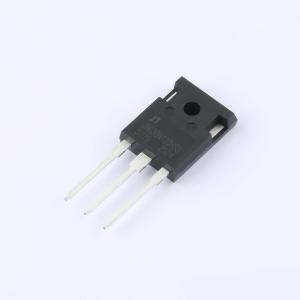

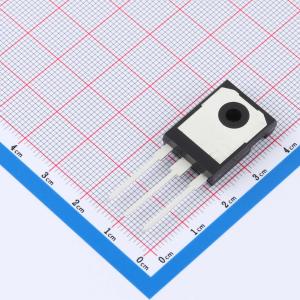

温馨提醒：图片仅供参考，商品以实物为准
JNG30N120HS3
1.2kV 50A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NPT IGBTs 为诸如 IH（感应加热）、UPS、通用逆变器和其他软开关应用等提供更低的损耗和更高的能源效率。
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- JNG30N120HS3
- 商品编号
- C51484269
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 200W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 集电极脉冲电流(Icm) | 100A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.6V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 165nC@960V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.6nF | |
| 输出电容(Coes) | 270pF | |
| 反向传输电容(Cres) | 170pF | |
| 开启延迟时间(Td(on)) | 25ns | |
| 关断延迟时间(Td(off)) | 300ns | |
| 导通损耗(Eon) | 1.62mJ | |
| 关断损耗(Eoff) | 2.33mJ | |
| 反向恢复时间(Trr) | 210ns | |
| 工作温度 | -55℃~+150℃ |
商品概述
JIAEN NPT IGBT提供更低的损耗和更高的能效，适用于诸如感应加热、不间断电源、通用逆变器及其他软开关应用。
商品特性
- 1200V, 30A
- VCE(sat)(典型值) = 2.2V@VGE = 15V, IC = 30A
- 高速开关
- 更高的系统效率
- 柔和的电流关断波形
- 采用NPT技术实现方形反向偏置安全工作区
