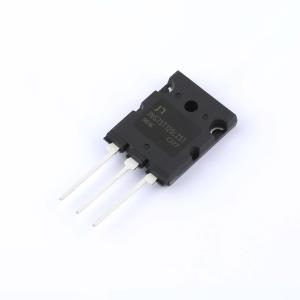

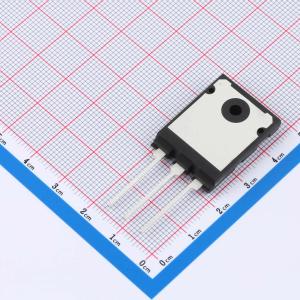

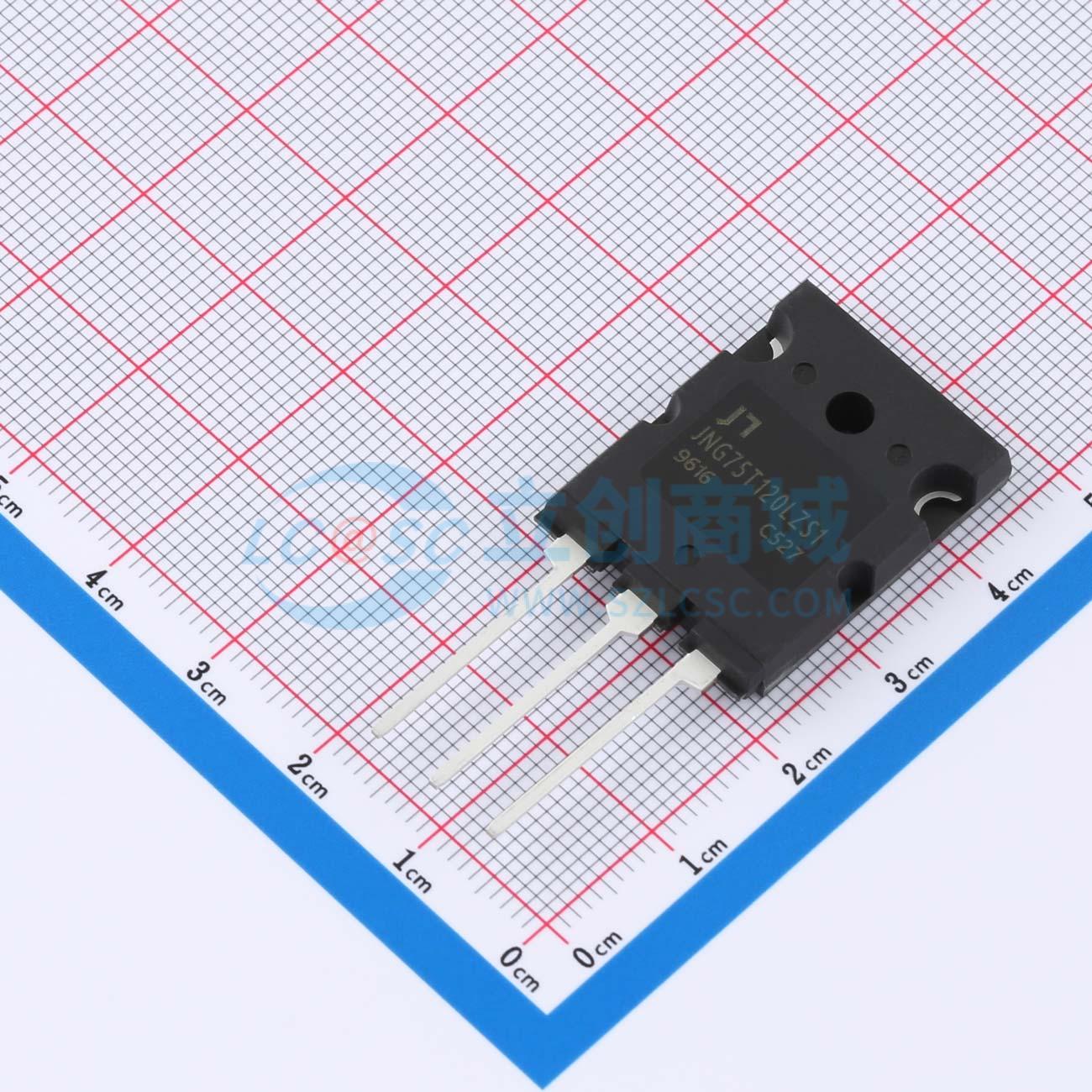

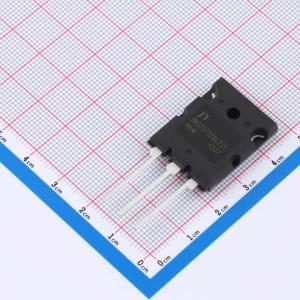

温馨提醒：图片仅供参考，商品以实物为准
JNG75T120LZS1
1.2kV 150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Trench IGBTs 可为电机控制、通用逆变器和其他软开关应用等提供更低的损耗和更高的能源效率。
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- JNG75T120LZS1
- 商品编号
- C51484276
- 商品封装
- TO264
- 包装方式
- 管装
- 商品毛重
- 9.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 150A | |
| 耗散功率(Pd) | 694W | |
| 输出电容(Coes) | 318pF | |
| 正向脉冲电流(Ifm) | 225A | |
| 集射极饱和电压(VCE(sat)) | 2.2V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 9.101nF | |
| 开启延迟时间(Td(on)) | 165ns | |
| 关断延迟时间(Td(off)) | 875ns | |
| 导通损耗(Eon) | 1.1mJ | |
| 关断损耗(Eoff) | 900uJ | |
| 反向恢复时间(Trr) | 476ns | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 83pF |
