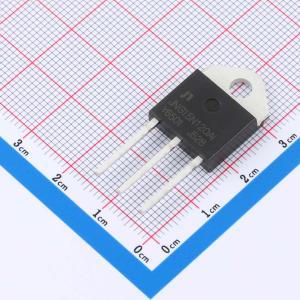

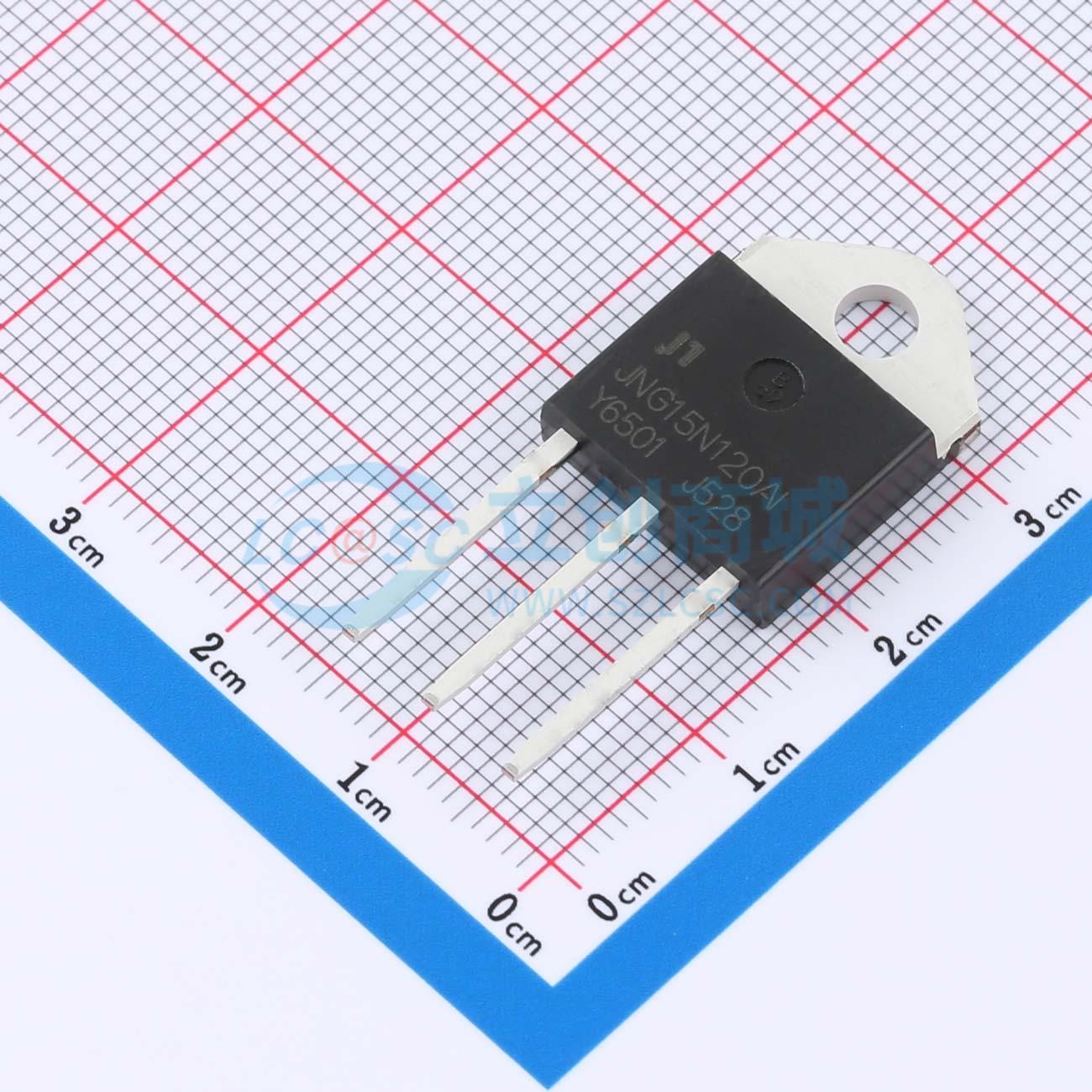

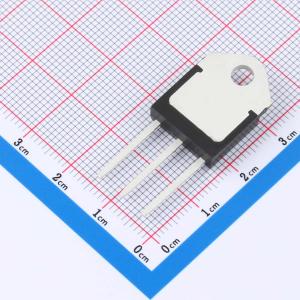

JNG15N120AI
1.2kV 30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NPT IGBTs 为 IH（感应加热）、UPS、通用逆变器和其他软开关应用等提供更低的损耗和更高的能源效率。
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- JNG15N120AI
- 商品编号
- C51484281
- 商品封装
- TO-3P
- 包装方式
- 管装
- 商品毛重
- 4.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 175W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 30A | |
| 集电极脉冲电流(Icm) | 45A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.7V@15A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 70nC@960V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 550pF | |
| 输出电容(Coes) | 180pF | |
| 反向传输电容(Cres) | 110pF | |
| 开启延迟时间(Td(on)) | 33ns | |
| 关断延迟时间(Td(off)) | 260ns | |
| 导通损耗(Eon) | 1.3mJ | |
| 关断损耗(Eoff) | 900uJ | |
| 反向恢复时间(Trr) | 255ns | |
| 工作温度 | -55℃~+150℃ |
商品概述
JIAEN NPT IGBT具有更低的损耗和更高的能效，适用于感应加热、不间断电源、通用逆变器及其他软开关应用。
商品特性
- 1200V，15A
- 典型值VCE(sat) = 2.2V @ VGE = 15V， IC = 15A
- 高速开关
- 更高的系统效率
- 软电流关断波形
- 采用NPT技术实现方形反向偏置安全工作区
