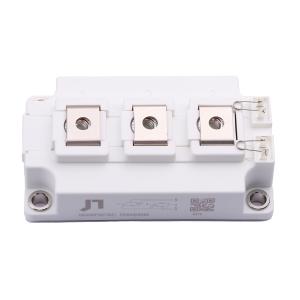

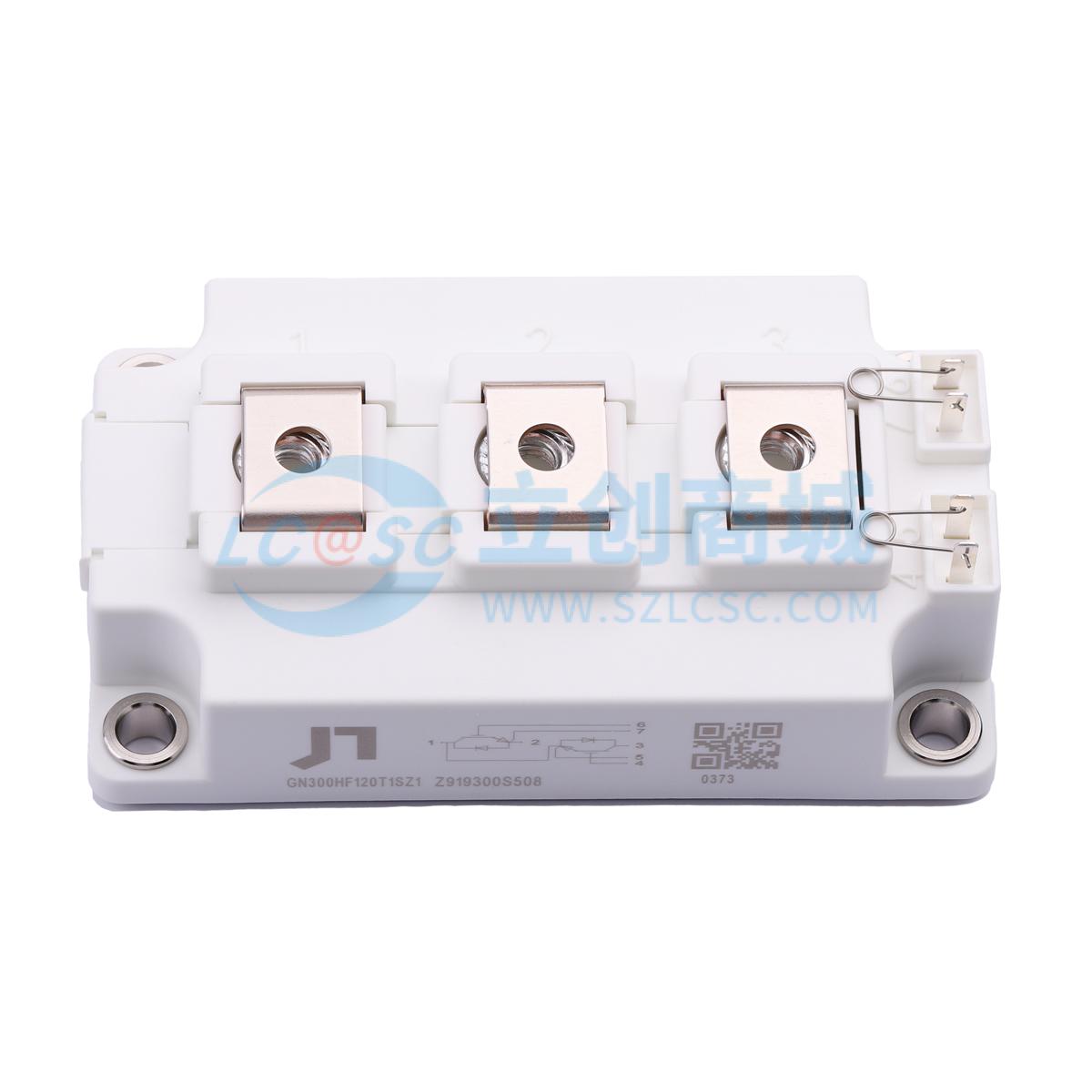

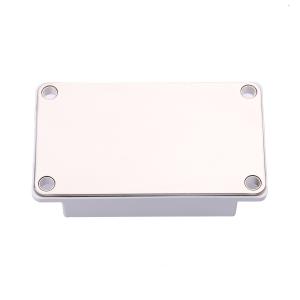

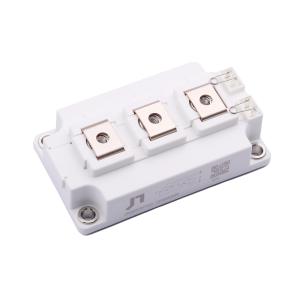

GN300HF120T1SZ1
1.2kV 300A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Trench FS IGBTs 为通用逆变器和其他软开关应用提供更低的损耗和更高的能源效率，如电机驱动、交流和直流伺服驱动放大器、电源。
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- GN300HF120T1SZ1
- 商品编号
- C51484292
- 包装方式
- 盒装
- 商品毛重
- 320.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 300A | |
| 耗散功率(Pd) | 1.344kW | |
| 输出电容(Coes) | 1.55nF | |
| 正向脉冲电流(Ifm) | 600A | |
| 集射极饱和电压(VCE(sat)) | 1.9V@300A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 5V@11.4mA | |
| 输入电容(Cies) | 59.2nF | |
| 开启延迟时间(Td(on)) | 163ns | |
| 关断延迟时间(Td(off)) | 522ns | |
| 导通损耗(Eon) | 14.2mJ | |
| 关断损耗(Eoff) | 29.1mJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 0.46nF |
