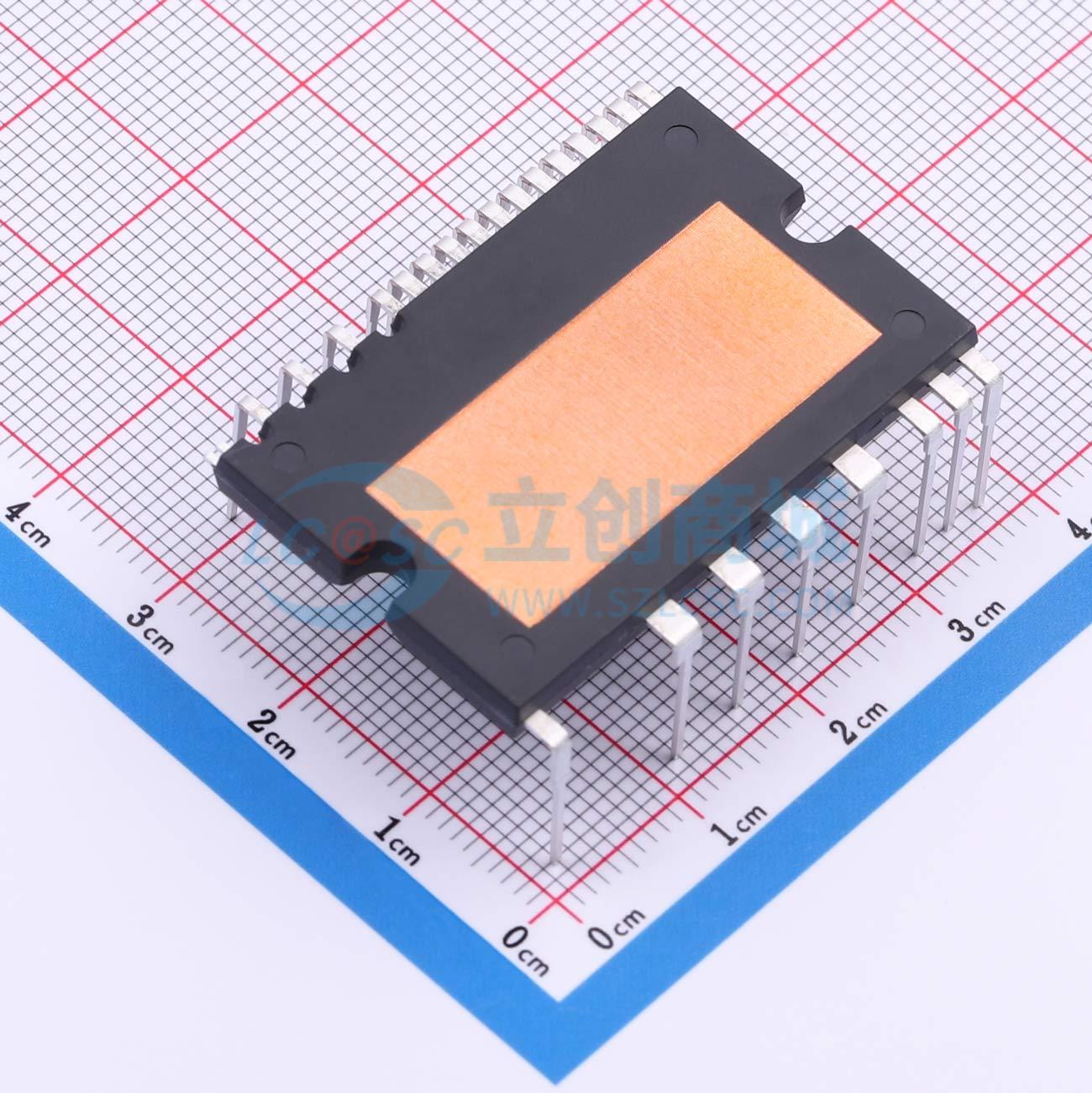

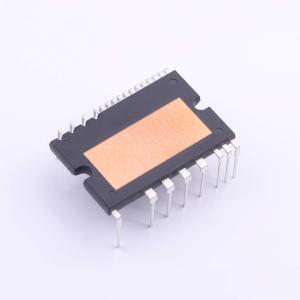

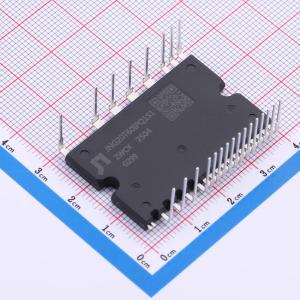

JNG20T60IPQ1S1
600V/20A IGBT IPM DIP-24H三相全桥驱动智能功率模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低损耗、短路额定IGBT。集成高压栅极驱动电路（HVIC）。内置欠压保护、过温保护、过流保护和温度输出。绝缘等级1500Vrms/min。高可靠性和热稳定性，良好的参数一致性。兼容3.3V和5V输入信号，高电平有效。应用：空调压缩机。冰箱压缩机
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- JNG20T60IPQ1S1
- 商品编号
- C51484296
- 商品封装
- DIP-24H
- 包装方式
- 管装
- 商品毛重
- 12.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 20A | |
| 工作电压 | 13.2V~20V | |
| 高侧偏置电压(Vbs) | 13V~20V | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 53W | |
| 静态电流(Iq) | 3.5mA；75uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 38mm | |
| 宽度 | 24mm | |
| 功能特性 | 过流保护；过温保护带迟滞；欠压锁定带迟滞；短路保护 |
商品概述
该模块是一款600V/20A IGBT智能功率模块，采用DIP-24H封装，集成了三相全桥驱动电路。模块内置低损耗、具备短路额定能力的IGBT以及高压栅极驱动电路。它提供了欠压保护、过温保护和过流保护功能，并带有温度输出信号。其绝缘等级为1500Vrms（最小值）。该模块具有高可靠性和热稳定性，参数一致性良好。其输入信号兼容3.3V和5V逻辑电平，高电平有效。
商品特性
- 采用低损耗、具备短路额定能力的IGBT
- 集成高压栅极驱动电路
- 内置欠压保护、过温保护和过流保护，并提供温度输出
- 绝缘等级为1500Vrms（最小值）
- 高可靠性和热稳定性，参数一致性良好
- 兼容3.3V和5V输入信号，高电平有效
应用领域
- 空调压缩机
- 冰箱压缩机
- 变频器
- 空气净化器
