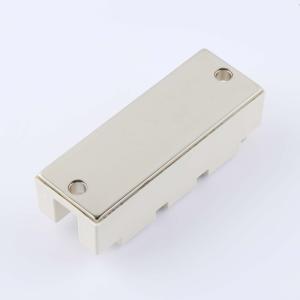

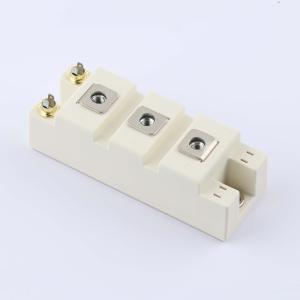

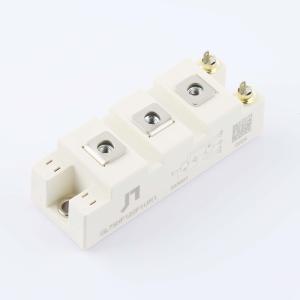

GL75HF120F1UR1
1.2kV 75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：1200V 75A。VCE(sat)(typ.) = 2.5V。平面栅场截止技术。高 RBSOA 性能。低关断损耗。应用：感应加热。电焊机
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- GL75HF120F1UR1
- 商品编号
- C51484095
- 包装方式
- 盒装
- 商品毛重
- 150.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 75A | |
| 耗散功率(Pd) | 445W | |
| 正向脉冲电流(Ifm) | 150A | |
| 集射极饱和电压(VCE(sat)) | 3.1V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.2nF | |
| 开启延迟时间(Td(on)) | 38ns | |
| 关断延迟时间(Td(off)) | 160ns | |
| 导通损耗(Eon) | 5.7mJ | |
| 关断损耗(Eoff) | 2.4mJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 0.15nF |
