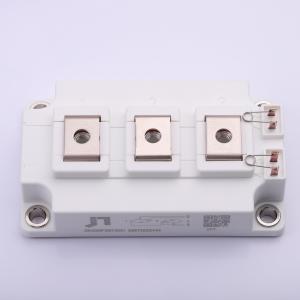

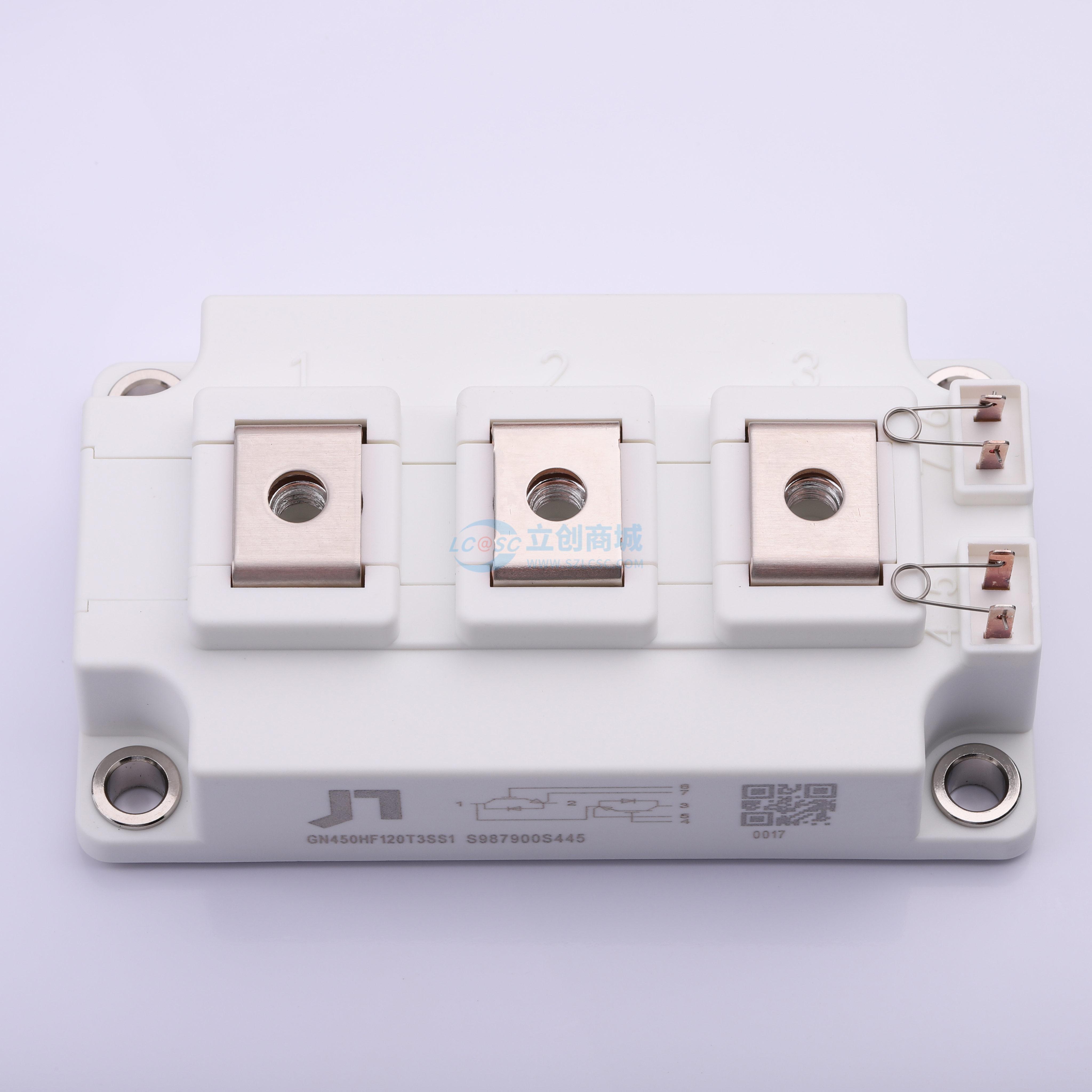

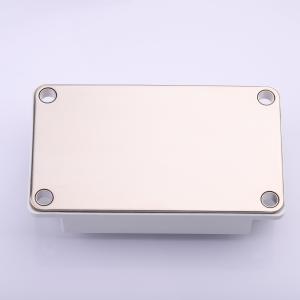

温馨提醒：图片仅供参考，商品以实物为准
GN450HF120T3SS1
1.2kV 450A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Trench FS IGBTs 为通用逆变器和其他软开关应用提供更低的损耗和更高的能源效率，如电机驱动、交流和直流伺服驱动放大器、电源。
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- GN450HF120T3SS1
- 商品编号
- C51484293
- 商品封装
- SMD,106.4x61.4mm
- 包装方式
- 盒装
- 商品毛重
- 321.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 2.419kW | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 450A | |
| 集电极脉冲电流(Icm) | 900A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@450A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@25mA | |
| 栅极电荷量(Qg) | 2.2uC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 29.3nF | |
| 输出电容(Coes) | 2.52nF | |
| 反向传输电容(Cres) | 1.41nF | |
| 开启延迟时间(Td(on)) | 127ns | |
| 关断延迟时间(Td(off)) | 820ns | |
| 导通损耗(Eon) | 30.7mJ | |
| 关断损耗(Eoff) | 73.5mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃ |
商品概述
沟槽场截止型绝缘栅双极型晶体管提供更低的损耗和更高的能效，适用于通用逆变器及其他软开关应用，例如电机驱动、交流和直流伺服驱动放大器、电源。
商品特性
- 1200V 450A
- VCE(sat)(t,p,·) = 1.65V @ VCE = 15V, L = 450A 软关断
- 正VCE(on)温度系数
- 易于并联
