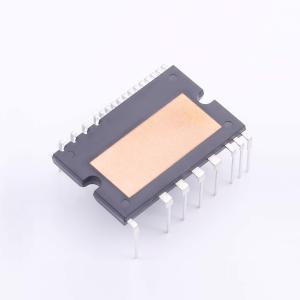

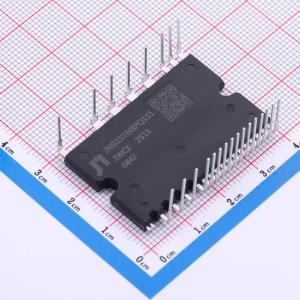

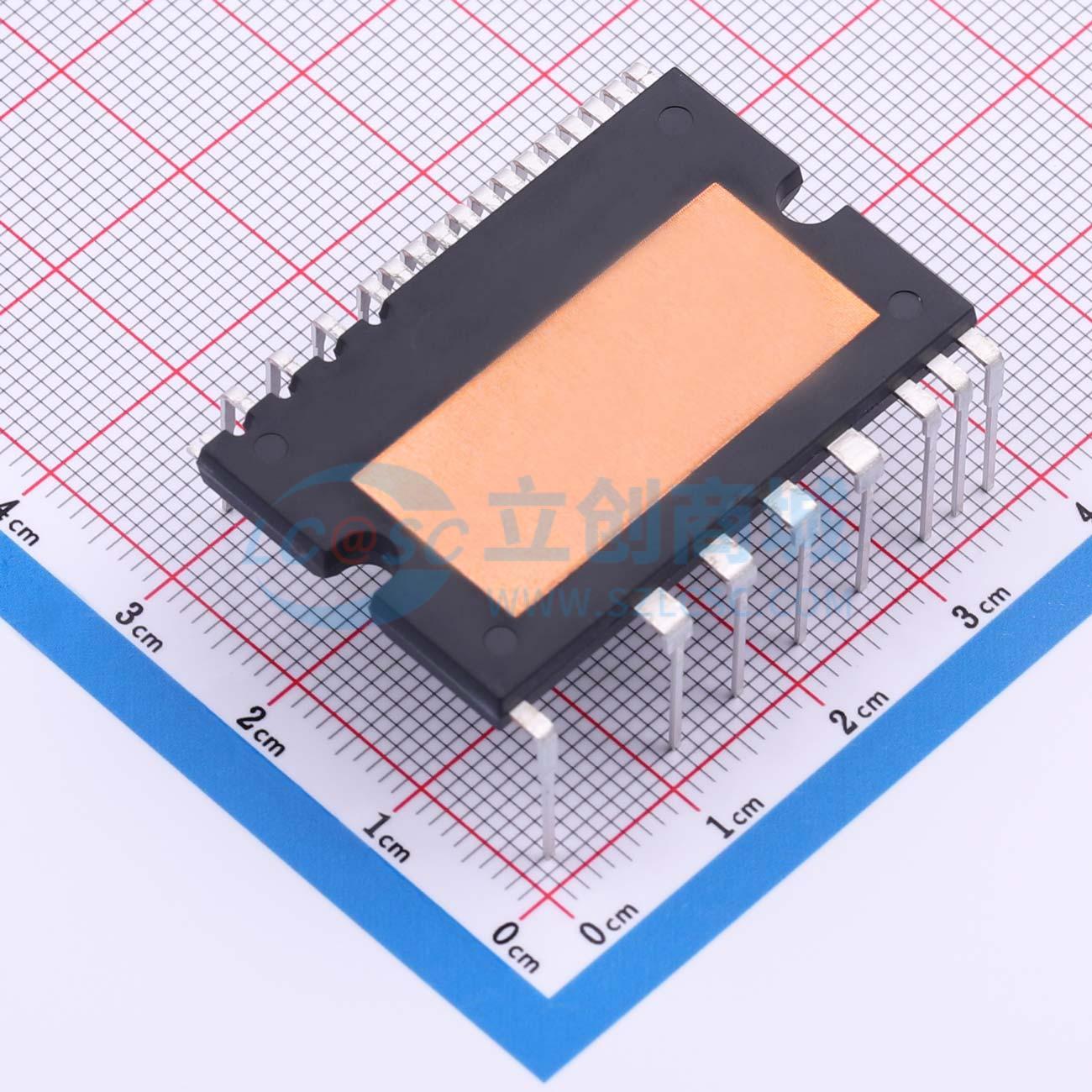

JNG15T60IPQ1S1
600V/15A IGBT IPM DIP-24H三相全桥驱动智能功率模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：集成6个低损耗IGBT（600V/15A）。 集成高压栅极驱动电路（HVIC）。 内置欠压保护、过温保护、过流保护和温度输出。 绝缘等级1500Vrms/min。 高可靠性和热稳定性，良好的参数一致性。 内置温度输出。应用：空调压缩机。 冰箱压缩机
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- JNG15T60IPQ1S1
- 商品编号
- C51484295
- 商品封装
- DIP-24H
- 包装方式
- 管装
- 商品毛重
- 12.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 15A | |
| 工作电压 | 13.2V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 高侧偏置电压(Vbs) | 13V~20V | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 35W | |
| 静态电流(Iq) | 3.5mA；75uA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 过流保护；过温保护带迟滞；欠压锁定带迟滞；短路保护 |
