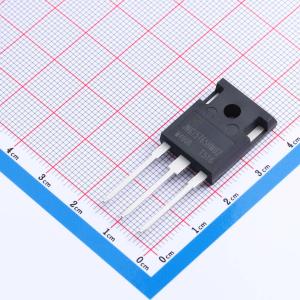

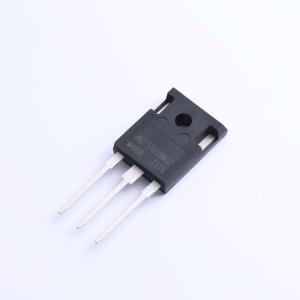

温馨提醒：图片仅供参考，商品以实物为准
JNG75T65HMU2
650V 150A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Trench IGBTs 降低了传导损耗，提高了开关性能，并增强了雪崩能量。用于电机驱动器、UPS、Boost、便携式电站和其他软开关应用。
- 品牌名称
- JIAENSEMI(佳恩半导体)
- 商品型号
- JNG75T65HMU2
- 商品编号
- C51484262
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 395W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 150A | |
| 集电极脉冲电流(Icm) | 300A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4.3V@1mA | |
| 栅极电荷量(Qg) | 320nC@520V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.66nF | |
| 输出电容(Coes) | 260pF | |
| 反向传输电容(Cres) | 154pF | |
| 开启延迟时间(Td(on)) | 32ns | |
| 关断延迟时间(Td(off)) | 187ns | |
| 导通损耗(Eon) | 3.04mJ | |
| 关断损耗(Eoff) | 2.33mJ | |
| 反向恢复时间(Trr) | 73ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
沟槽型绝缘栅双极型晶体管可降低导通损耗，改善开关性能并增强雪崩能量。适用于电机驱动、不间断电源、升压转换器、便携式电站及其他软开关应用。
商品特性
- 650V，75A
- 典型集电极-发射极饱和电压为1.6V（栅极-发射极电压为15V，集电极电流为75A）
- 高速开关
- 正温度系数
- 可靠且坚固
- 低集电极-发射极饱和电压
